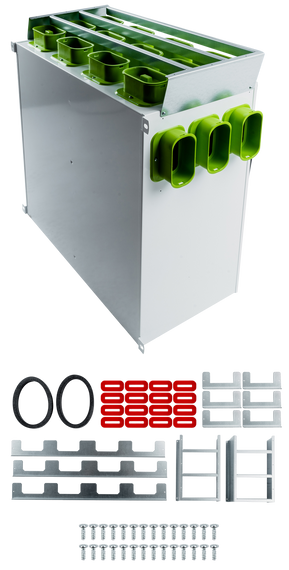

Wolf CWL Luftverteiler für Zu- und Abluft,DN160 2x9 Stutzen 50x100, 5 Rohrkappen 2577608

Wolf CWL Luftverteiler für Zu- und Abluft,DN160 2x9 Stutzen 50x100, 5 Rohrkappen

Einleitung

Der Wolf CWL Luftverteiler für Zu- und Abluft, DN160, ist ein speziell entwickeltes Verteilerbauteil zur Luftverteilung in dezentralen und zentralen Wohnraumlüftungsanlagen. Er ist passend für das Gerät CWL-F-300 Excellent von Wolf und sorgt für eine geordnete Aufteilung der Zu- und Abluftströme auf mehrere rechteckige Flachkanäle. Der Verteiler kombiniert robuste Metallausführung mit schallmindernden Eigenschaften und ist damit eine kompakte Lösung für professionelle Lüftungsinstallationen im Wohnbereich.

Vorteile und Besonderheiten

• Speziell abgestimmt auf Wolf CWL-F-300 Excellent für optimale Systemkompatibilität
• DN160 Anschluss für sichere Verbindung an das Lüftungsgerät
• 2x9 Stutzen 50x100 ermöglichen die Verteilung auf mehrere Flachkanäle
• Inklusive fünf Rohrkappen pro Stutzensatz für einfache Montage und Abschluss
• Integrierter Schalldämpfer mit geschlossenporigem Schalldämmmaterial gemäß DIN 1946-6 reduziert Betriebsgeräusche
• Metallgehäuse für dauerhafte Stabilität und sichere Montage

Technische Details

Der Wolf CWL Luftverteiler DN160 ist als Metall-Multiluftverteiler ausgeführt und wurde als Zubehör für die CWL-F-300 Excellent-Serie konzipiert. Er verfügt über zwei Reihen mit jeweils neun Stutzen im Format 50 x 100 mm (2x9 Stutzen) und umfasst insgesamt fünf Rohrkappen pro Stutzsatz zur Abdeckung nicht genutzter Öffnungen. Die Anschlussgröße am Gerät ist DN160. Zur direkten Montage ist der Verteiler mit einem Schalldämpfer ausgestattet; das verwendete Schalldämmmaterial ist geschlossenporig und entspricht den Vorgaben der DIN 1946-6. Die Bauteillänge beträgt 600 mm. Bitte beachten: Für den Flachkanal ist ein Dichtring 50x100 erforderlich; wird der Multiluftverteiler nicht unmittelbar am Gerät montiert, sind zusätzlich Bundringe notwendig. Artikelnummer: 2577608, EAN: 4045013283633.

Anwendung und Einsatzbereiche

Der Luftverteiler ist für die Zu- und Abluftverteilung in Wohnraumlüftungsanlagen konzipiert, insbesondere in Kombination mit dem Wolf CWL-F-300 Excellent. Typische Einsatzbereiche sind einzelne Wohneinheiten, Wohnungen in Mehrfamilienhäusern sowie Nachrüstungen in Bestandsgebäuden, in denen eine zentrale Zu- und Abluftverteilung auf mehrere Räume erforderlich ist. Durch die rechteckigen Stutzen 50x100 lässt sich der Verteiler einfach an Flachkanäle anschließen; die schalldämpfende Ausführung macht ihn besonders geeignet für Installationen, bei denen niedrige Geräuschpegel gefordert sind. Die robuste Metallbauweise empfiehlt das Produkt für langfristigen Betrieb in Wohnumgebungen.

Lieferumfang

Im Lieferumfang ist der Wolf CWL Multi-Luftverteiler DN160 in Metallausführung enthalten, inklusive integriertem Schalldämpfer und geschlossenporigem Schalldämmmaterial gemäß DIN 1946-6. Geliefert werden ferner die 2x9 Stutzen 50 x 100 mm mit jeweils 5 Rohrkappen zur Abdeckung, montagerelevante Befestigungspunkte sowie die zugehörige Dokumentation. Hinweis: Dichtring für Flachkanal 50x100 ist nicht inklusive und muss separat beschafft werden; bei abgesetzter Montage sind Bundringe erforderlich.

Fazit

Der Wolf CWL Luftverteiler DN160 stellt eine passgenaue, technisch durchdachte Lösung zur Verteilung von Zu- und Abluft in Verbindung mit der CWL-F-300 Excellent dar. Er verbindet eine stabile Metallkonstruktion mit schalltechnisch optimierten Materialien nach DIN 1946-6 und bietet durch die 2x9 Stutzen 50x100 mm flexible Anschlussmöglichkeiten. Als Originalzubehör von Wolf sorgt der Verteiler für Systemkompatibilität und einfache Integration in Wohnraumlüftungen – empfohlen für Planer und Installateure, die zuverlässige und geräuscharme Verteiltechnik suchen.

Sicherheitshinweise

WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), "nicht-steckerfertigen Geräten" ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
