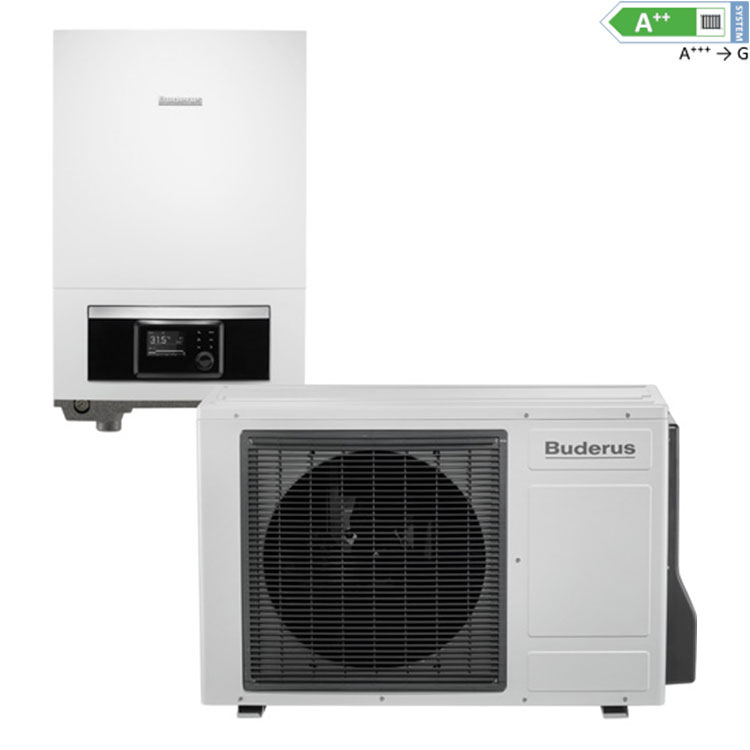

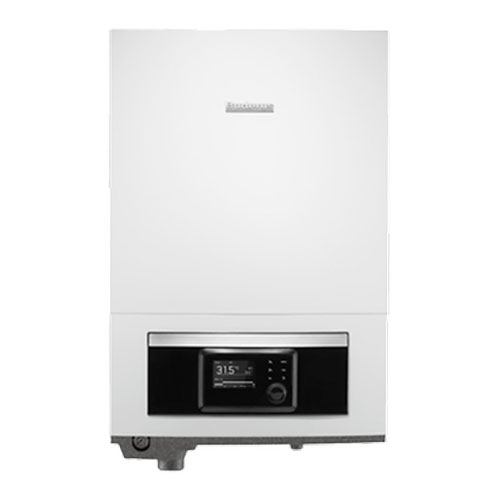

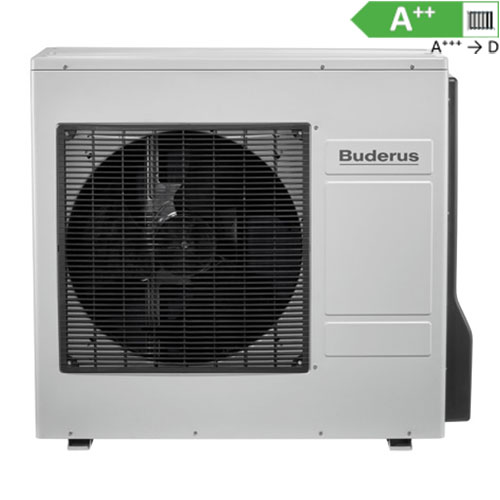

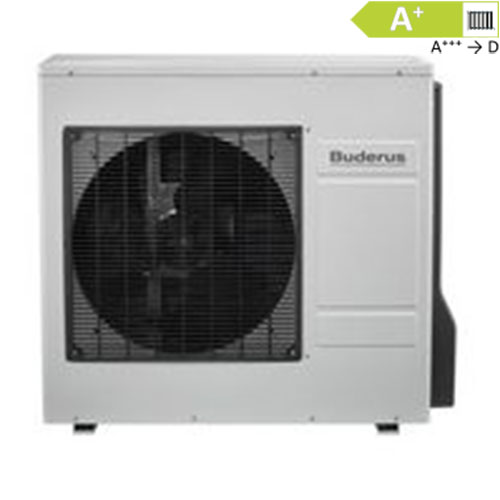

Buderus Luft-Wasser-Wärmepumpe Logatherm WLW166i-10 B Inneneinheit Buderus Logatherm WLW166i-10 B ist das Hydraulikmodul (bivalent inkl. Bivalenzmischer, Innenaufstellung) von der Luft-Wasser-Wärmepumpe Logatherm WLW166i in Splitausführung. Dieses Hydraulikmodul wird mit einem der vier Wärmepumpenmodule (Außenaufstellung) kombiniert: Logatherm WLW-4 SP AR Logatherm WLW-6 SP AR Logatherm WLW-8 SP AR Logatherm WLW-10 SP AR Erst die Kombination von Wärmepumpenmodul mit Hydraulikmodul bildet eine funktionsfähige Luft-Wasser-Wärmepumpe in Splitausführung. Der Kältekreis beider Module wird mit 1/4" und 5/8" Kältemittelleitungen verbunden. Hydraulikmodul Logatherm WLW166i-10 B: Mit EMS-plus Bedieneinheit Logamatic HMC310 SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/eine PV-Anlage vorbereitet Integrierte Wärmemengenerfassung Konnektivität über MX300 (Zubehör) möglich Hocheffiziente Heizwasserpumpe Grundfos UPM2K 25-75 PWM zur Heizwasserumwälzung für direkt nachgeschalteten Heizkreis. Mit Bivalenz-Mischer zur Kesseleinbindung (max. 25 kW) Manometer, Filterkugelhahn, Entlüfter und Sicherheitsventil Warmwasserbetrieb mittels externem Umschaltventil (Zubehör) möglich Kühlbetrieb still/dynamisch möglich Technische Daten: Anschluss Heizung: G 1" AG Heizwassertemperatur min/max: 7 / 80 C Anlagendruck minimal: 1,2 bar maximal: 3,0 bar In Kombination mit WLW-4 AR SP:HeizwasserseiteMindestvolumenstrom Abtauung:0,72 m3/hFussbodensystem nominal: 0,72 m3/hmit max. Restförderhöhe: 7,4 mHeizkörpersystem nominal: 0,47 m3/hmit max. Restförderhöhe: 7,5 m In Kombination mit WLW-6 AR SP:HeizwasserseiteMindestvolumenstrom Abtauung: 0,9 m3/hFussbodensystem nominal: 1,08 m3/hmit max. Restförderhöhe: 5,8 mHeizkörpersystem nominal: 0,68 m3/hmit max. Restförderhöhe: 7,2 m In Kombination mit WLW-8 AR SP:HeizwasserseiteMindestvolumenstrom Abtauung: 0,9 m3/hFussbodensystem nominal: 1,4 m3/hmit max. Restförderhöhe: 4,1 mHeizkörpersystem nominal: 0,97 m3/hmit max. Restförderhöhe: 6,5 m In Kombination mit WLW-10 AR SP:HeizwasserseiteMindestvolumenstrom Abtauung: 0,9 m3/hFussbodensystem nominal: 1,76 m3/hmit max. Restförderhöhe: 2,5 mHeizkörpersystem nominal: 1,15 m3/hmit max. Restförderhöhe: 5,4 m Anschluss KältekreisHeißgasleitung: Bördelverb. 5/8"Flüssigkeitsleitung: Bördelverb. 1/4"Für Kältemittel R32 Elektr. Anschluss: 1L/N/PE/230V/50Hz Schutzklasse: IP X1 Sicherungsautomat: 1polig, C 10 A AbmessungenBreite: 485 mmHöhe: 700 mmTiefe: 398 mmNettogewicht: 34 kg

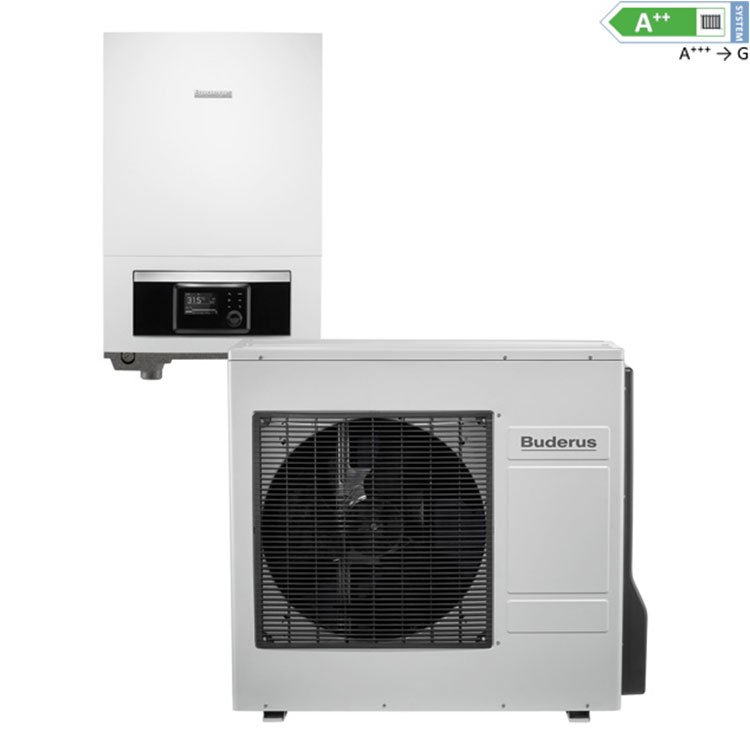

Buderus Luft-Wasser-Wärmepumpe Logatherm WLW166i-10 E Inneneinheit Buderus Logatherm WLW166i-10 E ist das Hydraulikmodul (monoenergetisch inkl. 6 kW Heizstab, Innenaufstellung) von der Luft-Wasser-Wärmepumpe Logatherm WLW166i in Splitausführung. Dieses Hydraulikmodul wird mit einem der vier Wärmepumpenmodule (Außenaufstellung) kombiniert: Logatherm WLW-4 SP AR Logatherm WLW-6 SP AR Logatherm WLW-8 SP AR Logatherm WLW-10 SP AR Erst die Kombination von Wärmepumpenmodul mit Hydraulikmodul bildet eine funktionsfähige Luft-Wasser-Wärmepumpe in Splitausführung. Der Kältekreis beider Module wird mit 1/4" und 5/8" Kältemittelleitungen verbunden. Hydraulikmodul Logatherm WLW166i-10 E: Mit EMS-plus Bedieneinheit Logamatic HMC310 SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/eine PV-Anlage vorbereitet Integrierte Wärmemengenerfassung Konnektivität über MX300 (Zubehör) möglich Hocheffiziente Heizwasserpumpe Grundfos UPM2K 25-75 PWM zur Heizwasserumwälzung für direkt nachgeschalteten Heizkreis Mit 6 kW elektr. Zuheizer (stufig 2, 4, 6 kW) Manometer, Filterkugelhahn, Entlüfter und Sicherheitsventil Ausdehnungsgefäß 8 Liter Warmwasserbetrieb mittels externem Umschaltventil (Zubehör) möglich Kühlbetrieb still/dynamisch möglich Technische Daten: Anschluss Heizung: G 1" AG Heizwassertemperatur min/max: 7 / 80 C Anlagendruck minimal: 1,2 bar maximal: 3,0 bar In Kombination mit WLW-4 AR SP:HeizwasserseiteMindestvolumenstrom Abtauung:0,72 m3/hFussbodensystem nominal: 0,72 m3/hmit max. Restförderhöhe: 7,4 mHeizkörpersystem nominal: 0,47 m3/hmit max. Restförderhöhe: 7,5 m In Kombination mit WLW-6 AR SP:HeizwasserseiteMindestvolumenstrom Abtauung: 0,9 m3/hFussbodensystem nominal: 1,08 m3/hmit max. Restförderhöhe: 5,8 mHeizkörpersystem nominal: 0,68 m3/hmit max. Restförderhöhe: 7,5 m In Kombination mit WLW-8 AR SP:HeizwasserseiteMindestvolumenstrom Abtauung: 0,9 m3/hFussbodensystem nominal: 1,4 m3/hmit max. Restförderhöhe: 5,1 mHeizkörpersystem nominal: 0,97 m3/hmit max. Restförderhöhe: 7 m In Kombination mit WLW-10 AR SP:HeizwasserseiteMindestvolumenstrom Abtauung: 0,9 m3/hFussbodensystem nominal: 1,76 m3/hmit max. Restförderhöhe: 3,8 mHeizkörpersystem nominal: 1,15 m3/hmit max. Restförderhöhe: 6,1 m Anschluss KältekreisHeißgasleitung: Bördelverb. 5/8"Flüssigkeitsleitung: Bördelverb. 1/4"Für Kältemittel R32 Elektr. Anschluss: 3L/N/PE/400V/50Hz Schutzklasse: IP X1 Sicherungsautomat: 3polig, C 16 A AbmessungenBreite: 485 mmHöhe: 700 mmTiefe: 398 mmNettogewicht: 41 kg

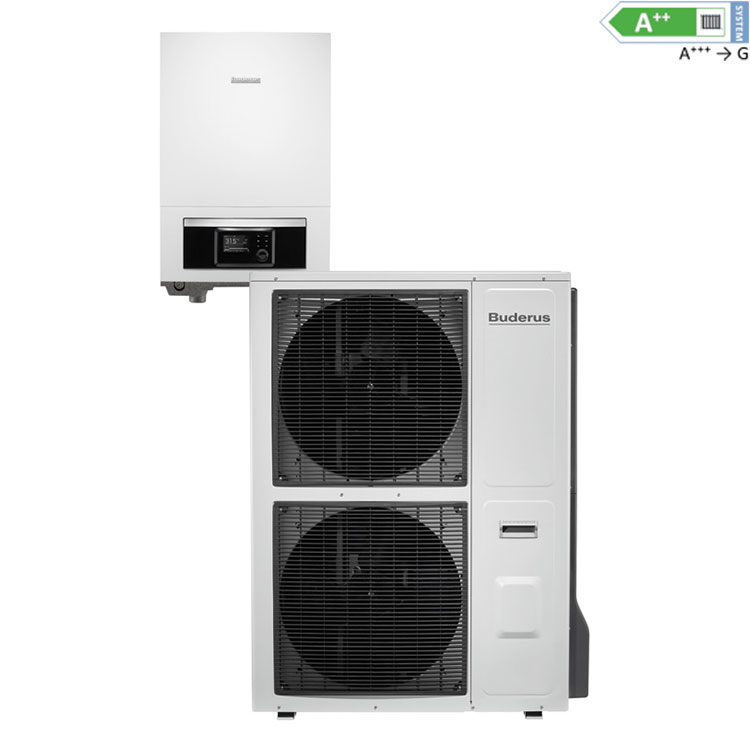

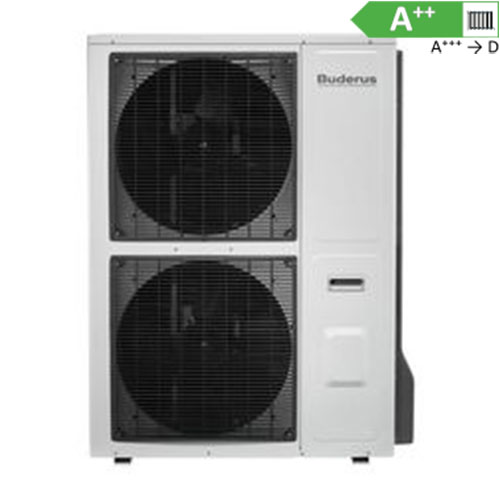

Buderus Luft-Wasser-Wärmepumpe Logatherm WLW166i-14 B Inneneinheit Dieses Hydraulikmodul wird mit einem der drei Wärmepumpenmodule (Außenaufstellung) kombiniert: Logatherm WLW-10 SP AR P3 Logatherm WLW-12 SP AR P3 Logatherm WLW-14 SP AR P3 Erst die Kombination von Wärmepumpenmodul mit Hydraulikmodul bildet eine funktionsfähige Luft-Wasser-Wärmepumpe in Splitausführung. Der Kältekreis beider Module wird mit 3/8" und 5/8" Kältemittelleitungen verbunden. Hydraulikmodul Logatherm WLW166i-14 B: Mit EMS-plus Bedieneinheit Logamatic HMC310 SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/eine PV-Anlage vorbereitet Integrierte Wärmemengenerfassung Konnektivität über MX300 (Zubehör) möglich Hocheffiziente Heizwasserpumpe Grundfos UPM2K 25-75 PWM zur Heizwasserumwälzung für direkt nachgeschalteten Heizkreis. Mit Bivalenz-Mischer zur Kesseleinbindung (max. 25 kW) Manometer, Filterkugelhahn, Entlüfter und Sicherheitsventil Warmwasserbetrieb mittels externem Umschaltventil (Zubehör) möglich Kühlbetrieb still/dynamisch möglich Technische Daten: Anschluss Heizung: G 1" AG Heizwassertemperatur min/max: 7 / 80 C Anlagendruck minimal: 1,2 bar maximal: 3,0 bar In Kombination mit WLW-10 AR SP P3:HeizwasserseiteMindestvolumenstrom Abtauung: 1,2 m3/hFussbodensystem nominal: 1,76 m3/hmit max. Restförderhöhe: 4 mHeizkörpersystem nominal: 1,15 m3/hmit max. Restförderhöhe: 6,1 m In Kombination mit WLW-12 AR SP P3:HeizwasserseiteMindestvolumenstrom Abtauung: 1,2 m3/hFussbodensystem nominal: 1,76 m3/hmit max. Restförderhöhe: 2,9 mHeizkörpersystem nominal: 1,37 m3/hmit max. Restförderhöhe: 5,3 m In Kombination mit WLW-14 AR SP P3:HeizwasserseiteMindestvolumenstrom Abtauung: 1,2 m3/hFussbodensystem nominal: 2,48 m3/hmit max. Restförderhöhe: 1,8 mHeizkörpersystem nominal: 1,58 m3/hmit max. Restförderhöhe: 4,5 m Anschluss KältekreisHeißgasleitung: Bördelverb. 5/8"Flüssigkeitsleitung: Bördelverb. 3/8"Für Kältemittel R410A Elektr. Anschluss: 1L/N/PE/230V/50Hz Schutzklasse: IP X1 Sicherungsautomat: 1polig, C 10 A AbmessungenBreite: 485 mmHöhe: 700 mmTiefe: 398 mmNettogewicht: 36 kg

Buderus Luft-Wasser-Wärmepumpe Logatherm WLW166i-14 E Inneneinheit Buderus Logatherm WLW166i-14 E ist das Hydraulikmodul (monoenergetisch inkl. 9 kW Heizstab, Innenaufstellung) von der Luft-Wasser-Wärmepumpe Logatherm WLW166i in Splitausführung. Dieses Hydraulikmodul wird mit einem der drei Wärmepumpenmodule (Außenaufstellung) kombiniert: Logatherm WLW-10 SP AR P3 Logatherm WLW-12 SP AR P3 Logatherm WLW-14 SP AR P3 Erst die Kombination von Wärmepumpenmodul mit Hydraulikmodul bildet eine funktionsfähige Luft-Wasser-Wärmepumpe in Splitausführung. Der Kältekreis beider Module wird mit 3/8" und 5/8" Kältemittelleitungen verbunden. Hydraulikmodul Logatherm WLW166i-14 E: Mit EMS-plus Bedieneinheit Logamatic HMC310 SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/eine PV-Anlage vorbereitet Integrierte Wärmemengenerfassung Konnektivität über MX300 (Zubehör) möglich Hocheffiziente Heizwasserpumpe Grundfos UPM2K 25-75 PWM zur Heizwasserumwälzung für direkt nachgeschalteten Heizkreis Mit 9 kW elektr. Zuheizer (stufig 2, 4, 6, 9 kW) Manometer, Filterkugelhahn, Entlüfter und Sicherheitsventil Ausdehnungsgefäß 8 Liter Warmwasserbetrieb mittels externem Umschaltventil (Zubehör) möglich Kühlbetrieb still/dynamisch möglich Technische Daten: Anschluss Heizung: G 1" AG Heizwassertemperatur min/max: 7 / 80 C Anlagendruck minimal: 1,2 bar maximal: 3,0 bar In Kombination mit WLW-10 AR SP P3:HeizwasserseiteMindestvolumenstrom Abtauung: 1,2 m3/hFussbodensystem nominal: 1,76 m3/hmit max. Restförderhöhe: 4,1 mHeizkörpersystem nominal: 1,15 m3/hmit max. Restförderhöhe: 6,2 m In Kombination mit WLW-12 AR SP P3:HeizwasserseiteMindestvolumenstrom Abtauung: 1,2 m3/hFussbodensystem nominal: 2,12 m3/hmit max. Restförderhöhe: 3 mHeizkörpersystem nominal: 1,37 m3/hmit max. Restförderhöhe: 5,4 m In Kombination mit WLW-14 AR SP P3:HeizwasserseiteMindestvolumenstrom Abtauung: 1,2 m3/hFussbodensystem nominal: 2,48 m3/hmit max. Restförderhöhe: 1,8 mHeizkörpersystem nominal: 1,58 m3/hmit max. Restförderhöhe: 4,6 m Anschluss KältekreisHeißgasleitung: Bördelverb. 5/8"Flüssigkeitsleitung: Bördelverb. 3/8"Für Kältemittel R410A Elektr. Anschluss: 3L/N/PE/400V/50Hz Schutzklasse: IP X1 Sicherungsautomat: 3polig, C 16 A AbmessungenBreite: 485 mmHöhe: 700 mmTiefe: 398 mmNettogewicht: 44 kg

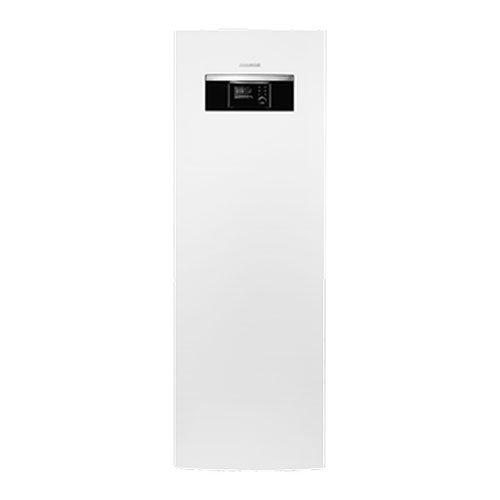

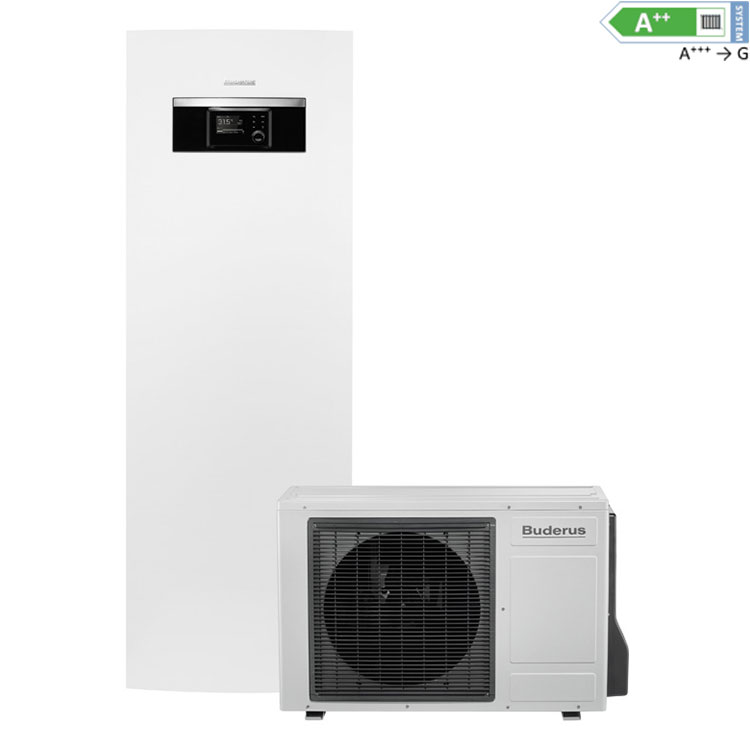

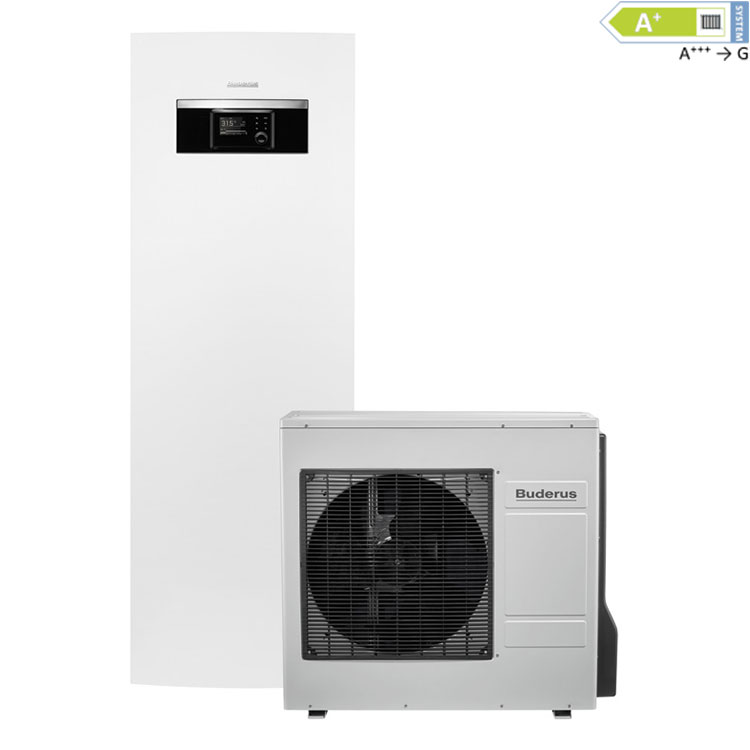

Buderus Luft-Wasser-Wärmepumpe Logatherm WLW166i-10 T190 Inneneinheit Buderus Logatherm WLW166i-10 T190 ist das Hydraulikmodul (monoenergetisch inkl. Warmwasserspeicher T190, Innenaufstellung) von der Luft-Wasser-Wärmepumpe Logatherm WLW166i in Splitausführung. Dieses Hydraulikmodul wird mit einem der vier Wärmepumpenmodule (Außenaufstellung) kombiniert: Logatherm WLW-4 SP AR Logatherm WLW-6 SP AR Logatherm WLW-8 SP AR Logatherm WLW-10 SP AR Erst die Kombination von Wärmepumpenmodul mit Hydraulikmodul bildet eine funktionsfähige Luft-Wasser-Wärmepumpe in Splitausführung. Der Kältekreis beider Module wird mit 1/4" und 5/8" Kältemittelleitungen verbunden. Hydraulikmodul Logatherm WLW166i-10 T190: Mit EMS-plus Bedieneinheit Logamatic HMC310 SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/eine PV-Anlage vorbereitet Integrierte Wärmemengenerfassung Konnektivität über MX300 (Zubehör) möglich Hocheffiziente Heizwasserpumpe Grundfos UPM2K 25-75 PWM zur Heizwasserumwälzung für direkt nachgeschalteten Heizkreis Mit 6 kW elektr. Zuheizer (stufig 2, 4, 6 kW) Manometer, Filterkugelhahn, Entlüfter und Sicherheitsventil Ausdehnungsgefäß 13,5 Liter Integrierter Warmwasserspeicher 190 l aus Edelstahl, max. 10 bar Inkl. 3-Wege-Umschaltventil für Heiz- oder Warmwasserbetrieb Kühlbetrieb still/dynamisch möglich Technische Daten: Anschluss Kalt- / Warmwasser: 22 mm Anschluss Heizung: G 1" AG Heizwassertemperatur min/max: 7 / 80 C Anlagendruck minimal: 1,2 bar maximal: 3,0 bar In Kombination mit WLW-4 AR SP:HeizwasserseiteMindestvolumenstrom Abtauung: 0,9 m3/hFussbodensystem nominal: 0,72 m3/hmit max. Restförderhöhe: 7,1 mHeizkörpersystem nominal: 0,47 m3/hmit max. Restförderhöhe: 7,2 m In Kombination mit WLW-6 AR SP:HeizwasserseiteMindestvolumenstrom Abtauung: 0,9 m3/hFussbodensystem nominal: 1,08 m3/hmit max. Restförderhöhe: 6 mHeizkörpersystem nominal: 0,68 m3/hmit max. Restförderhöhe: 7,1 m In Kombination mit WLW-8 AR SP:HeizwasserseiteMindestvolumenstrom Abtauung: 0,9 m3/hFussbodensystem nominal: 1,4 m3/hmit max. Restförderhöhe: 4,6 mHeizkörpersystem nominal: 0,97 m3/hmit max. Restförderhöhe: 6,5 m In Kombination mit WLW-10 AR SP:HeizwasserseiteMindestvolumenstrom Abtauung: 0,9 m3/hFussbodensystem nominal: 1,76 m3/hmit max. Restförderhöhe: 3,2 mHeizkörpersystem nominal: 1,15 m3/hmit max. Restförderhöhe: 5,7 m Anschluss KältekreisHeißgasleitung: Bördelverb. 5/8"Flüssigkeitsleitung: Bördelverb. 1/4"Für Kältemittel R32 Elektr. Anschluss: 3L/N/PE/400V/50Hz Schutzklasse: IP X1 Sicherungsautomat: 3polig, C 16 A AbmessungenBreite: 600 mmHöhe: 1800 mmTiefe: 660 mmNettogewicht: 136 kg

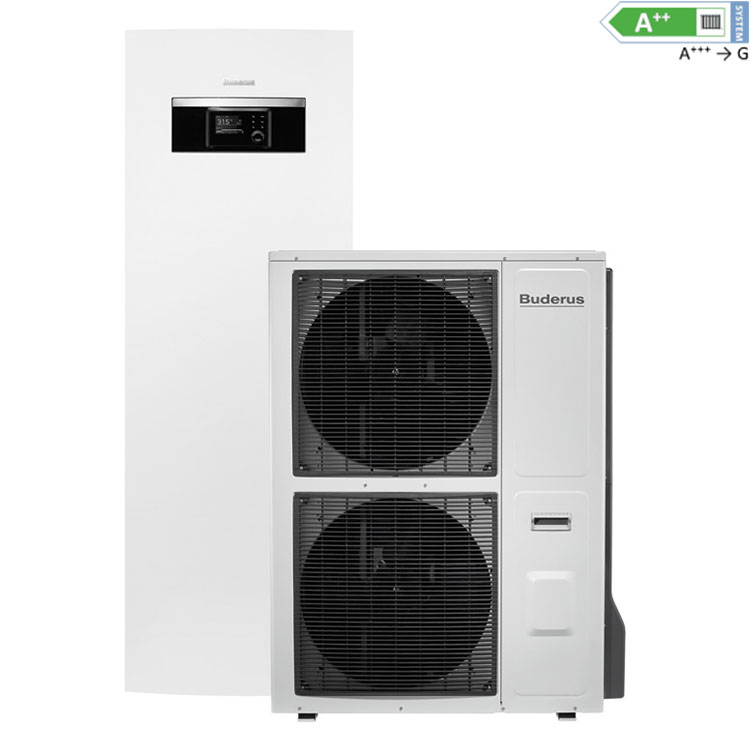

Buderus Luft-Wasser-Wärmepumpe Logatherm WLW166i-14 T190 Inneneinheit Buderus Logatherm WLW166i-14 T190 ist das Hydraulikmodul (monoenergetisch inkl. Warmwasserspeicher T190, Innenaufstellung) von der Luft-Wasser-Wärmepumpe Logatherm WLW166i in Splitausführung. Dieses Hydraulikmodul wird mit einem der drei Wärmepumpenmodule (Außenaufstellung) kombiniert: Logatherm WLW-10 SP AR P3 Logatherm WLW-12 SP AR P3 Logatherm WLW-14 SP AR P3 Erst die Kombination von Wärmepumpenmodul mit Hydraulikmodul bildet eine funktionsfähige Luft-Wasser-Wärmepumpe in Splitausführung. Der Kältekreis beider Module wird mit 3/8" und 5/8" Kältemittelleitungen verbunden. Hydraulikmodul Logatherm WLW166i-14 T190: Mit EMS-plus Bedieneinheit Logamatic HMC310 SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/eine PV-Anlage vorbereitet Integrierte Wärmemengenerfassung Konnektivität über MX300 (Zubehör) möglich Hocheffiziente Heizwasserpumpe Grundfos UPM2K 25-75 PWM zur Heizwasserumwälzung für direkt nachgeschalteten Heizkreis Mit 9 kW elektr. Zuheizer (stufig 2, 4, 6, 9 kW) Manometer, Filterkugelhahn, Entlüfter und Sicherheitsventil Ausdehnungsgefäß 13,5 Liter Integrierter Warmwasserspeicher 190 l aus Edelstahl, max. 10 bar Inkl. 3-Wege-Umschaltventil für Heiz- oder Warmwasserbetrieb Kühlbetrieb still/dynamisch möglich Technische Daten: Anschluss Kalt- / Warmwasser: 22 mm Anschluss Heizung: G 1" AG Heizwassertemperatur min/max: 7 / 80 C Anlagendruck minimal: 1,2 bar maximal: 3,0 bar In Kombination mit WLW-10 AR SP P3:HeizwasserseiteMindestvolumenstrom Abtauung: 1,2 m3/hFussbodensystem nominal: 1,76 m3/hmit max. Restförderhöhe: 3,5 mHeizkörpersystem nominal: 1,15 m3/hmit max. Restförderhöhe: 6,1 m In Kombination mit WLW-12 AR SP P3:HeizwasserseiteMindestvolumenstrom Abtauung: 1,2 m3/hFussbodensystem nominal: 2,12 m3/hmit max. Restförderhöhe: 2,2 mHeizkörpersystem nominal: 1,37 m3/hmit max. Restförderhöhe: 5,2 m In Kombination mit WLW-14 AR SP P3:HeizwasserseiteMindestvolumenstrom Abtauung: 1,2 m3/hFussbodensystem nominal: 2,48 m3/hmit max. Restförderhöhe: 0,7 mHeizkörpersystem nominal: 1,58 m3/hmit max. Restförderhöhe: 4,2 m Anschluss KältekreisHeißgasleitung: Bördelverb. 5/8"Flüssigkeitsleitung: Bördelverb. 3/8"Für Kältemittel R410A Elektr. Anschluss: 3L/N/PE/400V/50Hz Schutzklasse: IP X1 Sicherungsautomat: 3polig, C 16 A AbmessungenBreite: 600 mmHöhe: 1800 mmTiefe: 660 mmNettogewicht: 139 kg
