Wolf CGB-2-20 20kW Gas-Brennwerttherme mit Bedienmodul BM2 und Zubehör 8615009F30
2.700,86 €
% Regulärer Preis: 3.026,17 € (10.75% gespart)
Lieferzeit: 1 - 3 Werktage
Produktinformationen "Wolf CGB-2-20 20kW Gas-Brennwerttherme mit Bedienmodul BM2 und Zubehör 8615009F30"
Wolf CGB-2-20 20kW Gas-Brennwerttherme mit Bedienmodul BM2 und Zubehör
Einleitung
Die Wolf CGB-2-20 20kW Gas-Brennwerttherme mit Bedienmodul BM-2 und Zubehör ist ein kompaktes Wandgerät der ComfortLine, das hohe Energieeffizienz mit moderner Regelungstechnik verbindet. Das Paket richtet sich an Ein- und Mehrfamilienhäuser und umfasst die Gasbrennwert-Heiztherme CGB-2-20, das Bedienmodul BM-2 inklusive Außenfühler sowie das benötigte Anschluss-Set für Aufputzmontage und eine Überströmleitung. Wolf steht für zuverlässige Heiztechnik und bietet mit diesem Paket eine durchdachte Komplettlösung für effizientes Heizen mit Gas.
Vorteile und Besonderheiten
- Hocheffiziente Brennwertnutzung zur maximalen Energierückgewinnung aus Abgasen
- Integrierte Hocheffizienz-Heizkreispumpe mit EEI < 0,23 für niedrigen Stromverbrauch
- Modulierender, vormischender Brenner mit sehr niedriger Mindestleistung für hohe Teillast-Effizienz
- Bedienmodul BM-2 inkl. Außenfühler für komfortable Regelung und Anschluss an das Wolf WRS-System
- Robuster, beschichteter ALUPro-Wärmetauscher für lange Lebensdauer
- Komplettes Anschluss-Set Aufputz inklusive KFE-Hahn und thermischer Sicherung erleichtert die Montage
- Gasadaptive, selbstkalibrierende Verbrennungsregelung für stabile Verbrennung auch bei schwankender Gasqualität
Technische Details
Die CGB-2-20 bietet eine Nennwärmeleistung von 18,9 kW bei 80/60 °C und 20,4 kW bei 50/30 °C und eignet sich damit gut für die Wärmeversorgung von Ein- bis Mehrfamilienhäusern. Das Gerät hat kompakte Abmessungen (Breite 440 mm, Tiefe 378 mm, Höhe 790 mm) und ist für raumluftabhängigen und raumluftunabhängigen Betrieb geeignet. Serienausstattung umfasst Ausdehnungsgefäß, modulierende Hocheffizienzpumpe (EEI < 0,23) und 3-Wege-Ventil. Die Verbrennungsregelung ist gasadaptiv und selbstkalibrierend, die Verbrennungsluftregelung passt sich automatisch an, wodurch Schadstoffemissionen reduziert werden. Der beschichtete Heizwasserwärmetauscher Wolf ALUPro erhöht Korrosionsbeständigkeit und Lebensdauer.
Anwendung und Einsatzbereiche
Das Wolf Paket CGB-2-20 eignet sich für Wandmontage in Wohngebäuden und ist auf die effiziente Beheizung von Ein- und Mehrfamilienhäusern ausgelegt. Dank der modulierenden Leistungsregelung arbeitet die Therme besonders wirtschaftlich bei Teillast und passt sich aktuellen Wärmebedarf automatisch an. Das Bedienmodul BM-2 mit Außenfühler ermöglicht eine wettergeführte Regelung und die Einbindung in das Wolf Regelungssystem WRS, wodurch zusätzliche Komponenten wie Warmwasserladestationen oder Wärmepumpenhybridlösungen smart zusammenarbeiten können.
Lieferumfang

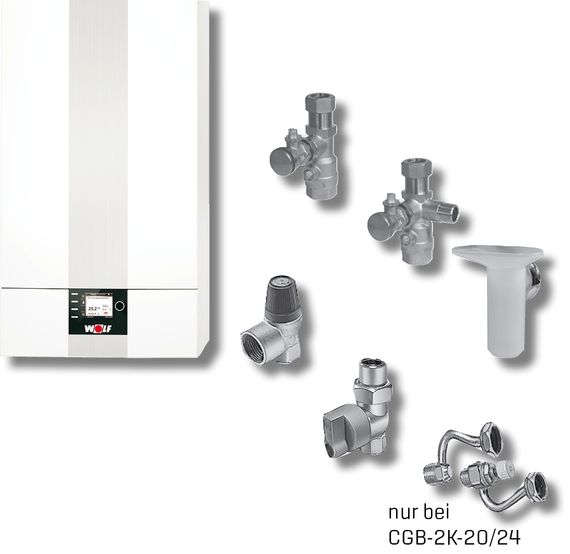

Das Paket umfasst die Gasbrennwert-Heiztherme CGB-2-20 ComfortLine mit Hocheffizienzpumpe, das Bedienmodul BM-2 inkl. Außenfühler (schwarz), ein Anschluss-Set für Aufputzinstallation inklusive KFE-Hahn und thermischer Sicherung sowie eine Überströmleitung für die CGB-2. Fabrikat: Wolf GmbH, Artikelnummer 8615009F30. Die Lieferung enthält damit alle wesentlichen Komponenten für die Installation als Aufputzgerät; ergänzende Installationsmaterialien und die fachgerechte Inbetriebnahme durch einen Heizungsfachbetrieb sind erforderlich.
Fazit
Die Wolf CGB-2-20 20kW ist eine leistungsfähige und energieeffiziente Gas-Brennwerttherme mit umfangreichem Zubehör und moderner Regelungstechnik. Die Kombination aus Brennwertnutzung, modulierender Hocheffizienzpumpe (EEI < 0,23) und dem BM-2 Bedienmodul macht das Paket zu einer praxisgerechten Lösung für Wohngebäude. Wolf bietet mit diesem Paket zuverlässige Qualität und eine zukunftsfähige Basis für effizientes, komfortables Heizen.
Technische Daten
| ComfortLine CGB-2(K) | Einheit | 14 | 20 | 24 | K-20 | K-24 |
| Nennwärmeleistung bei 80/60°C | kW | 13,5 | 18,9 / 22,2 * | 23,8 / 27,1 * | 18,9 / 22,2 * | 23,8 / 27,1 * |
| Nennwärmeleistung bei 50/30°C | kW | 15,2 | 20,4 | 25,8 | 20,4 | 25,8 |
| Raumheizungs-Energieeffizienz nS | % | 93 | 93 | 93 | 93 | 93 |
| Nennwärmebelastung | kW | 14 | 19,6 / 23,0 | 24,6 / 28,0 | 19,6 / 23,0 | 24,6 / 28,0 |
| Kleinste Wärmeleistung (modulierend) bei 80/60°C | kW | 1,8 / 4,6 ** | 3,8 / 6,8 ** | 4,8 / 6,8 ** | 3,8 / 6,8 ** | 4,8 / 6,8 ** |
| Kleinste Wärmeleistung (modulierend) bei 50/30°C | kW | 2,1 / 5,4 ** | 4,4 / 7,4 ** | 5,6 / 7,4 ** | 4,4 / 7,4 ** | 5,6 / 7,4 ** |
| Kleinste Wärmebelastung (modulierend) | kW | 1,9 / 4,9 ** | 3,9 / 6,9 ** | 4,9 / 6,9 ** | 3,9 / 6,9 ** | 4,9 / 6,9 ** |
| Gas-Kategorie | - | II 2N3P | II 2N3P | II 2N3P | II 2N3P | II 2N3P |
| Abmessungen | ||||||
| Tiefe | mm | 378 | 378 | 378 | 378 | 378 |
| Breite | mm | 440 | 440 | 440 | 440 | 440 |
| Höhe | mm | 790 | 790 | 790 | 790 | 790 |
| Heizungsvorlaufanschluss / Heizungsrücklaufanschluss | G | 3/4″ (DN20) | 3/4″ (DN20) | 3/4″ (DN20) | 3/4″ (DN20) | 3/4″ (DN20) |
| Kaltwasseranschluss / Zirkulation | G | 3/4″ | 3/4″ | 3/4″ | 3/4″ | 3/4″ |
| Gasanschluss | R | 1/2″ | 1/2″ | 1/2″ | 1/2″ | 1/2″ |
| Luft-/Abgasrohranschluss | mm | 60/100 | 60/100 | 60/100 | 60/100 | 60/100 |
| Luft-/Abgasführung | Typ | B23P, B33P, C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x), C(10)3x, C(11)3x | ||||
| Gesamtgewicht | kg | 33 | 33 | 33 | 37 | 37 |
| Gasanschlusswert | ||||||
| Erdgas E/H (Hi=9,5kWh/m³=34,2MJ/m³) | m³/h | 1,44 | 2,06 / 2,42 | 2,52 / 2,95 | 2,06 / 2,42 | 2,52 / 2,95 |
| Erdgas LL (Hi=8,6kWh/m³=31,0MJ/m³) | m³/h | 1,59 | 2,28 / 2,67 | 2,79 / 3,25 | 2,28 / 2,67 | 2,79 / 3,25 |
| Flüssiggas P (Hi=12,8kWh/m³=46,1MJ/m³) | kg/h | 1,07 | 1,53 / 1,80 | 1,87 / 2,19 | 1,53 / 1,80 | 1,87 / 2,19 |
| Gasanschlussdruck Erdgas (min-max zulässig) | mbar | 20 (17-25) | 20 (17-25) | 20 (17-25) | 20 (17-25) | 20 (17-25) |
| Gasanschlussdruck Flüssiggas (min-max zulässig) | mbar | 50 (42,5-57,5) | 50 (42,5-57,5) | 50 (42,5-57,5) | 50 (42,5-57,5) | 50 (42,5-57,5) |
| Normnutzungsgrad bei 40/30°C (Hi/Hs) | % | 110 / 99 | 110 / 99 | 110 / 99 | 110 / 99 | 110 / 99 |
| Normnutzungsgrad bei 75/60°C (Hi/Hs) | % | 107 / 96 | 107 / 96 | 107 / 96 | 107 / 96 | 107 / 96 |
| Wirkungsgrad bei Nennlast bei 80/60°C (Hi/Hs) | % | 98 / 88 | 98 / 88 | 98 / 88 | 98 / 88 | 98 / 88 |
| Wirkungsgrad bei 30% Teillast und TR=30°C (Hi/Hs) | % | 108 / 97 | 108 / 97 | 108 / 97 | 108 / 97 | 108 / 97 |
| Vorlauftemperatur Werkseinstellung | °C | 75 | 75 | 75 | 75 | 75 |
| Vorlauftemperatur bis ca. | °C | 90 | 90 | 90 | 90 | 90 |
| max. Gesamtüberdruck | bar | 3 | 3 | 3 | 3 | 3 |
| max. Restförderhöhe f. Heizkreis: Hocheffizienzpumpe (EEI <0,23) | ||||||
| 600 l/h Fördermenge (14kW bei Dt=20K) | mbar | 550 | 550 | 550 | 550 | 550 |
| 860 l/h Fördermenge (20kW bei Dt=20K) | mbar | - | 430 | 430 | 430 | 430 |
| 1030 l/h Fördermenge (24kW bei Dt=20K) | mbar | - | - | 280 | - | 280 |
| Warmwasserdurchflussmenge | l/min | - | - | - | 2,0 - 6,5 | 2,0 - 8,0 |
| Mindestfließdruck nach EN 625 | bar | - | - | - | 0,4 | 0,65 |
| Spez. Wasserdurchfluss D bei DT=30K | l/min | - | - | - | 10,3 | 13 |
| max. zulässiger Gesamtüberdruck Warmwasser | bar | - | - | - | 10 | 10 |
| Warmwasser-Temperaturbereich (einstellbar) | °C | - | - | - | 45 - 65 | 45 - 65 |
| Warmwasserinhalt des Heizwasserwärmetauschers | Ltr | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 |
| Ausdehnungsgefäß Gesamtinhalt | Ltr. | 10 | 10 | 10 | 10 | 10 |
| Ausdehnungsgefäß Vordruck | bar | 0,75 - 0,95 | 0,75 - 0,95 | 0,75 - 0,95 | 0,75 - 0,95 | 0,75 - 0,95 |
| Abgastemperatur 80/60-50/30 bei Qmax | °C | 62 - 45 | 70 - 50 | 76 - 50 | 70 - 50 | 76 - 50 |
| Abgastemperatur 80/60-50/30 bei Qmin | °C | 30 - 25 | 30 - 25 | 33 - 27 | 30 - 25 | 33 - 27 |
| verfügbarer Förderdruck des Gasgebläses bei Qmax | Pa | 125 | 135 | 180 | 135 | 180 |
| verfügbarer Förderdruck des Gasgebläses bei Qmin | Pa | 10 | 14 | 17 | 14 | 17 |
| Abgaswertegruppe | - | G52 | G52 | G52 | G52 | G52 |
| NOx-Klasse | - | 6 | 6 | 6 | 6 | 6 |
| Kondenswassermenge bei 50/30°C | Ltr./h | ca. 1,4 | ca. 2,0 | ca. 2,4 | ca. 2,0 | ca. 2,4 |
| pH Wert des Kondensats | - | ca. 4,0 | ca. 4,0 | ca. 4,0 | ca. 4,0 | ca. 4,0 |
| Elektrische Leistungsaufnahme Standby | W | 3 | 3 | 3 | 3 | 3 |
| Elektrische Leistungsaufnahme maximal | W | 17-45/59 * | 17-51/63 * | 17-62/88 * | 17-51/63 * | 17-62/88 * |
| Schutzart | IP | IPX4D | IPX4D | IPX4D | IPX4D | IPX4D |
| Elektroanschluss/Absicherung | V/Hz/- | 230V / 50Hz / 16A/B | ||||
| CE-Identnummer | CE-0085CO0098 | |||||
| * Heizbetrieb/Warmwasserbetrieb ** Erdgas/Flüssiggas (G31) Die Anforderungen von proKlima und KfW werden erfüllt. |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), "nicht-steckerfertigen Geräten" ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Wolf |
| Bezeichnung: | CGB-2-20 ComfortLine Gas-Brennwert-Heiztherme, Gasbrennwerttherme |
| Artikelnummer: | 8615009F30 |
| Nennwärmeleistung bei 80/60°C: | 3,8 - 18,9 kW |
| Nennwärmeleistung bei 50/30°C: | 4,4 - 20,4 kW |
| CE-Identnummer: | CE-0085CO0098 |
Hersteller
WOLF GmbH
Industriestraße 1
84048 Mainburg
https://www.wolf.eu/de-de
FAQ: CGB-2-20 20kW Gas-Brennwerttherme mit Bedienmod...
Für welche Gebäudegröße ist die Wolf CGB-2-20 geeignet?
Die CGB-2-20 mit einer Nennwärmeleistung von 18,9 kW (80/60 °C) eignet sich vor allem für Ein- und kleinere Mehrfamilienhäuser. Die modulierende Leistung erlaubt zudem effizienten Betrieb bei wechselndem Wärmebedarf.
Welche technischen Besonderheiten bietet die Therme?
Kurz zusammengefasst:
- Gasadaptive, selbstkalibrierende Verbrennungsregelung
- Beschichteter ALUPro-Wärmetauscher
- Hocheffizienzpumpe mit EEI < 0,23
Wie erfolgt die Montage und was ist im Lieferumfang enthalten?
Das Paket ist für Aufputzmontage ausgelegt und enthält die CGB-2-20, das Bedienmodul BM-2 mit Außenfühler, ein Anschluss-Set Aufputz inklusive KFE-Hahn und thermischer Sicherung sowie eine Überströmleitung. Die fachgerechte Installation und Inbetriebnahme sollte durch einen qualifizierten Heizungsfachbetrieb erfolgen.
Ist die Therme mit anderen Wolf-Regelungen oder Systemen kompatibel?
Ja, das BM-2 Bedienmodul ist für das Wolf Regelungssystem WRS ausgelegt und ermöglicht die Integration in die Wolf-Systemwelt. Dadurch ist eine Kombination mit weiteren Wolf-Komponenten, z. B. für Warmwasser oder Hybridlösungen, möglich.
Welche Wartungsarbeiten sind notwendig?
Regelmäßige Wartung durch einen autorisierten Fachbetrieb wird empfohlen. Typische Arbeiten umfassen Brenner- und Wärmetauscherprüfung, Einstellung der Verbrennung, Überprüfung der Pumpe sowie Dichtheits- und Sicherheitskontrollen.
Gibt es Fördermöglichkeiten für den Einbau einer Gas-Brennwerttherme?
Förderprogramme können regional und national variieren. Prüfen Sie aktuelle Förderbedingungen und Energieeffizienzprogramme bei Ihrer zuständigen Energiebehörde oder dem Fördermittelgeber; ein Fachbetrieb kann dabei beraten und erforderliche Nachweise bereitstellen.
