Vaillant atmoTEC plus VCC 194/4-5 A Gas-Kombitherme, Aufputz, Erdgas E / H 0010024478
3.708,95 €
% Regulärer Preis: 6.422,43 € (42.25% gespart)
Lieferzeit: 2 - 5 Werktage
Produktinformationen "Vaillant atmoTEC plus VCC 194/4-5 A Gas-Kombitherme, Aufputz, Erdgas E / H 0010024478"
Vaillant atmoTEC plus VCC 194/4-5 A Gas-Kombitherme, Aufputz, Erdgas E / H
Einleitung
Die Vaillant atmoTEC plus VCC 194/4-5 A ist eine Gas-Kombitherme für Aufputzmontage, ausgelegt für Erdgas E/H. Das Gerät kombiniert Heizbetrieb und Warmwasserbereitung in einem platzsparenden Wandgehäuse. Mit modulierend geregelter Heizwerttechnik und integriertem uniSTOR Warmwasserspeicher bietet die Kombination zuverlässigen Wohnkomfort und eignet sich besonders für Modernisierungen, bei denen Leistung, Bedienkomfort und einfache Installation gefragt sind.
Vorteile und Besonderheiten
- Modulierend geregelte Leistung für bedarfsgerechte Wärmebereitstellung und reduzierte Brennstoffverbräuche
- Integrierter Warmwasserspeicher uniSTOR plus VIH R 120/6 B (ca. 117–120 l) für hohen Warmwasserkomfort
- Waagerechte Hydraulikanschlüsse und Variorahmen für flexible, platzsparende Aufputzmontage
- Elektronisch gesteuerte Hocheffizienz-Pumpe, Wasser- drucksensor und Manometer für sicheren Betrieb
- DIA-System mit beleuchtetem Symboldisplay und Serviceblende für einfache Bedienung und Wartung
- System Pro E und Zubehörvielfalt erlauben Austausch und Modernisierung ohne großen Umbauaufwand
Technische Details
Das Kombigerät arbeitet mit Heizwerttechnik und ist für Erdgas E ausgelegt (Gasgerätekategorie I2ELL). Der Nennleistungsbereich bei 80/60 °C liegt zwischen 8,0 und 20,0 kW, die maximale Wärmebelastung im Heizbetrieb beträgt 22,2 kW, die minimale Wärmebelastung 8,9 kW. Normnutzungsgradangaben liegen bei 84 % (Hs) / 93 % (Hi) gemäß Herstellerangaben; detaillierte Wirkungsgrade bei Teillast sind in den technischen Daten dokumentiert (z. B. Wirkungsgrad bei 30 % nach EN 15502: 89 %). Die Anlage verfügt über einen Abgasanschluss DN110, Vor-/Rücklaufanschlüsse G 3/4, Gasanschluss G 1/2 und eine maximale Vorlauftemperatur von bis zu 85 °C. Elektrischer Anschluss: 230 V / 50 Hz. Maße: Höhe 800 mm, Breite 440 mm, Tiefe 360 mm, Gewicht ca. 44 kg. Im Gerät sind Ausdehnungsgefäß (12 l), automatischer Schnellentlüfter und Heizungs-Sicherheitsventil integriert.
Anwendung und Einsatzbereiche
Die atmoTEC plus VCC 194/4-5 A eignet sich für Wohngebäude und kleinere Mehrfamilienhäuser mit Bedarf an Kombi-Heizlösungen, insbesondere bei Modernisierungen vorhandener Heizsysteme. Die Kombination aus Wandgerät und 120-l-Speicher bietet sofortige Warmwasserbereitung und ausreichend Zapfleistung (z. B. WW-Ausgangsleistung bei 60 °C: ca. 163 l/10 min laut Herstellerangaben). Dank waagerechter Hydraulikanschlüsse, Variorahmen und umfassendem Aufputz-Montagesatz ist die Thermenlösung für den direkten Austausch älterer Geräte konzipiert und erlaubt den Einbau mit minimalen Anpassungen an bestehende Rohrführungen.
Lieferumfang
Geliefert wird die Vaillant atmoTEC plus VCC 194/4-5 A als Paket inkl. uniSTOR plus VIH R 120/6 B (Warmwasserspeicher), Aufputz-Verrohrungssatz und Raumtemperaturregler calorMATIC VRT 350. Weiteres enthaltenes Installationszubehör gemäß Hersteller: Variorahmen und Montagezubehör für Aufputz. Die Artikelnummer lautet 0010024478, EAN 4024074847671; CE-Kennzeichnung CE-0085BS0345 ist vorhanden.
Fazit
Die Vaillant atmoTEC plus VCC 194/4-5 A ist eine robuste und praxisorientierte Gas-Kombitherme, die Vaillant-typische Verarbeitungsqualität und Systemkompetenz verbindet. Mit modulierender Regelung, integriertem Speicher, effizienter Pumpe und benutzerfreundlichem Display bietet sie eine wirtschaftliche Lösung für die Modernisierung von Heizungsanlagen. Empfehlenswert für Bestandsbauten, in denen ein platzsparender 1:1-Austausch gewünscht ist und gleichzeitig Warmwasserkomfort sowie zuverlässiger Heizbetrieb gefordert werden.
Technische Daten
| atmoTEC plus | Einheit | VCC194/4-5 A |
| Heizleistung bei 80/60°C Erdgas E / LL (Min - Max) | kW | 8,0 - 20,0 |
| Heizleistung bei Warmwasserbetrieb Erdgas E / LL (Max) | kW | 20,0 |
| Wirkungsgrad bei 30% gem. EN 15502 Erdgas E / LL | % | 89 |
| Wirkungsgrad bei Warmwasserbetrieb Erdgas E / LL | % | 90 |
| Wärmebelastung bei 80/60°C Erdgas E / LL (Min - Max) | kW | 8,9 / 22,2 |
| Speicher-Gesamtinhalt | l | 117 |
| WW-Ausgangsleistung Speichertemperatur 60 °C, Zapfstellentemperatur 45 °C | l /10min | 163 |
| WW-Dauerleistung Heizungsvorlauf 60 °C, Zapfstellentemperatur 45 °C | l/h | 527 (bei 21,7 kW) |
| Leistungskennzahl NL Speichertemperatur 60 °C | - | 1,4 |
| Elektr. Leistungsaufnahme bei 30% | W | 65 |
| Elektr. Leistungsaufnahme bei Warmwasserbetrieb/Volllast | W | 95 |
| Beinhaltete Bauteile bei elektr. Leistung | - | Pumpe |
| Bereitschaftswärmeverlust bei tK 70°C | % | 2,0 |
| Bereitschaftswärmeverlust Speicher | KWh/24h | 1,1 |
| Max Betriebsdruck heizungsseitig Heizgerät | bar | 3 |
| Max Betriebsdruck warmwasserseitig | bar | 10 |
| Max Vorlauftemperatur | °C | 85 |
| Anschlusswert bei Erdgas E* ** | m³/h | 2,4 |
| Anschlusswert bei Erdgas LL* ** | m³/h | 2,7 |
| Abgasmassenstrom (Min / Nenn) | g/s | 11 / 13 |
| Abgastemperatur (Min / Max bei 80/60°C) | °C | 90 / 150 |
| Notwendiger Förderdruck | Pa | 1,5 |
| CO2-Gehalt bei Erdgas E (Min / Max) | % | 3,1 / 7,6 |
| Pumpen-Volumenstrom bei 20K (Restförderhöhe) | l/h (mbar) | 860 (250) |
| Ausdehnungsgefäßinhalt | l | 12 |
| Vordruck | bar | 0,75 |
| Spannungsversorgung | V/Hz | 230 / 50 |

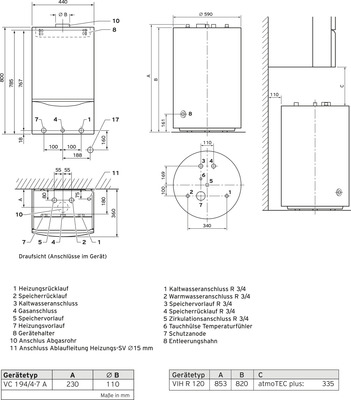

| Maße unverpackt Heizgerät (Höhe / Breite / Tiefe) | mm | 800 / 440 / 360 |
| Maße unverpackt Speicher (Höhe / Breite / Tiefe) | mm | 853 / 590 / 590 |
| Gewicht Produkt Heizgerät | kg | 44 |
| Gewicht Produkt Speicher | kg | 68 |
| Gewicht Produkt betriebsbereit | kg | 185 |
| Anschluss Heizung (VL und RL) Heizgerät | - | G 3/4 |
| Anschluss Heizung (VL und RL) Speicher | - | R 1″ |
| Anschluss Kaltwasser, Warmwasser Heizgerät | - | G 1/2 |
| Anschluss Kaltwasser, Warmwasser Speicher | - | R 3/4″ |
| Anschluss Anode | - | G 1/2 |
| Anschluss Zirkulation | - | R 3/4″ |
| Anschluss Gas | mm | Ø 20 |
| Anschluss Abgas | mm | Ø 110 |
| CE | - | CE-0085 BS 0345 |
| Kategorie (Erdgas) | - | I2ELL |
| * Bei Gas-Wärmeerzeugern dient dieser Wert zur Dimensionierung der Gas-Anschlussleitung (nach TRGI) ** Bezogen auf 15°C und 1013 mbar |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), "nicht-steckerfertigen Geräten" ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Vaillant |
| Bezeichnung: | atmoTEC plus VCC 194/4-5 A Gas-Wandheizgerät |
| Artikelnummer: | 0010024478 |
| Gasart: | Erdgas E/H (andere Gasvarianten ebenfalls im Shop verfügbar) |
| Nennwärmeleistung bei 80/60°C: | 8,0 - 20,0 kW |
| Warmwasserleistung: | 20,0 kW |
| Abgasanschluss: | DN110 |
| CE-Kennzeichen: | CE-0085BS0345 |
Hersteller
Vaillant Deutschland GmbH & Co. KG
Berghauser Str. 40
42859 Remscheid
https://www.vaillant.de/heizung/
FAQ: atmoTEC plus VCC 194/4-5 A Gas-Kombitherme
Für welche Gasart ist die Vaillant atmoTEC plus VCC 194/4-5 A ausgelegt?
Das Gerät ist für Erdgas E ausgelegt (Gasgerätekategorie I2ELL). Andere Gasvarianten können im Shop oder durch passende Werksumrüstung verfügbar sein.
Welche Heizleistung und Warmwasserleistung bietet die Kombitherme?
Die Nennwärmeleistung bei 80/60 °C liegt zwischen 8,0 und 20,0 kW; die Warmwasser-Nennleistung beträgt 20,0 kW. Die maximale Wärmebelastung im Heizbetrieb beträgt 22,2 kW.
Welche Anschlüsse und Abmessungen hat das Gerät?
Wichtige Anschlussdaten: Vor-/Rücklauf G 3/4, Gasanschluss G 1/2, Abgasanschluss DN110. Abmessungen: Höhe 800 mm, Breite 440 mm, Tiefe 360 mm, Gewicht ca. 44 kg.
Wie aufwendig ist die Montage beim Austausch einer alten Heizung?
Kurz: gering bis moderat. Dank waagerechter Hydraulikanschlüsse, Variorahmen und Aufputz-Verrohrungssatz ist ein 1:1-Tausch vieler Altgeräte möglich; es werden nur übliche Installationsarbeiten benötigt.
Welche Wartungs- und Servicehinweise sind zu beachten?
Regelmäßige Kontrolle der Sicherheitskomponenten, Entlüftung und Prüfen des Wasserdrucks wird empfohlen. Bei Unsicherheiten sollte der Vaillant-Fachbetrieb die jährliche Inspektion und Wartung durchführen.
Gibt es Fördermöglichkeiten oder Zuschüsse für den Einbau?
Förderprogramme hängen von Land und Bundesland ab. Empfohlen: Vor Installation lokale Förderprogramme prüfen oder Fachbetrieb nach passenden Zuschüssen fragen.
