Vaillant Paket 1.683/2 ecoTEC plus VCW 20/26 CS/1-5, VIH QL 75/2 B li., VRC 710 8000013988
5.252,80 €
% Regulärer Preis: 8.933,33 € (41.2% gespart)
Lieferzeit: 2 - 5 Werktage
Produktinformationen "Vaillant Paket 1.683/2 ecoTEC plus VCW 20/26 CS/1-5, VIH QL 75/2 B li., VRC 710 8000013988"
Vaillant Paket 1.683/2 ecoTEC plus VCW 20/26 CS/1-5, VIH QL 75/2 B li., VRC 710
Einleitung
Das Vaillant Paket 1.683/2 kombiniert das Gas-Kombi-Wandheizgerät ecoTEC plus VCW 20/26 CS/1-5 mit dem Warmwasser-Schichtenspeicher VIH QL 75/2 B (links) und der witterungsgeführten Regelung sensoDIRECT VRC 710. Dieses Systempaket von Vaillant bietet effiziente Brennwerttechnik, integrierte Warmwasserbereitung nach dem Durchlaufprinzip und eine komfortable Regelung für Wohngebäude. Es richtet sich an Einfamilienhäuser und Wohnungen, in denen kompakte, zuverlässige und bedienerfreundliche Heizlösungen gefragt sind.
Vorteile und Besonderheiten
- Hoher Normnutzungsgrad von bis zu 98 % (Hs) und effektive Brennwertnutzung für niedrigen Energieverbrauch
- Modulationsverhältnis bis 1:8 für angepasste Leistung und sparsamen Betrieb
- IoniDetect Verbrennungsregelung zur Anpassung an unterschiedliche Gasqualitäten und zur vorbeugenden Fehleranalyse
- Integrierte Warmwasserbereitung mit Aqua-Comfort-System plus für kurze Wartezeiten auf heißes Wasser
- Beleuchtetes Grafikdisplay mit Touch-Bedienelementen zur einfachen Einstellung und Überwachung
- Kompaktes Gerätedesign und Abmessungen, geeignet für Heizungstausch und platzsparende Wandmontage
- Komplettpaket inkl. Speicher und witterungsgeführter Regelung für abgestimmten Betrieb
Technische Details
Das Paket enthält das ecoTEC plus VCW 20/26 CS/1-5 Gas-Wandheizgerät mit integraler Kondensations-Wärmetauschertechnik aus Edelstahl und einer Heizleistung bei Warmwasserbereitung von bis zu 26 kW. Die Nennwärmeleistung bei 50/30 °C (Erdgas) liegt im Bereich 3,4 bis 21,0 kW, bei 80/60 °C bei 3,0 bis 19,7 kW. Das Gerät erreicht eine jahreszeitbedingte Raumheizungseffizienz (ns) von 94 %. Weitere Ausstattungsmerkmale sind Hocheffizienz-Pumpe, Wasserdrucksensor, Volumenstromsensor, Manometer, 10 Liter ADG, Sicherheitsventil, Quetschverschraubung für den Gasanschluss, eBUS-Schnittstelle sowie eine integrierte Speicherregelung mit Vorrang-Umschaltventil. Anschlussmaße: Vor-/Rücklauf G 3/4, Gasanschluss Durchm. 20 mm, Luft-/Abgasanschluss DN 60/100. Gerätemaße: Höhe 720 mm, Breite 440 mm, Tiefe 348 mm. Das Paket entspricht Vaillants hohen Qualitätsstandards und ist für verschiedene Gasarten (Erdgas E/LL, Flüssiggas) ausgelegt.
Anwendung und Einsatzbereiche
Das Paket ist konzipiert für Einfamilienhäuser, Wohnungen und vergleichbare Wohngebäude, in denen eine platzsparende Wandheizlösung mit integrierter Warmwasserbereitung gewünscht wird. Das System eignet sich zur direkten Montage an der Wand und kann bei Bedarf in Kombination mit weiteren Komponenten in Hybridsysteme eingebunden werden. Die witterungsgeführte Regelung sensoDIRECT VRC 710 ermöglicht eine bedarfsgerechte Steuerung der Heizung abhängig von Außentemperatur und Nutzeranforderung, wodurch Komfort und Effizienz erhöht werden. Vaillant empfiehlt das System für Anwendungen, bei denen kurze Warmwasserversorgung, zuverlässige Heizleistung und einfache Bedienung im Vordergrund stehen.
Lieferumfang
Im Lieferumfang des Vaillant Pakets 1.683/2 sind enthalten: 1 x ecoTEC plus VCW 20/26 CS/1-5 (Gas-Kombi-Wandheizgerät), 1 x VIH QL 75/2 B Schichtenspeicher (Linksmontage), 1 x sensoDIRECT VRC 710 witterungsgeführte Regelung sowie die werkseitig vorgesehenen Schnittstellen und Anschlussteile wie Sicherheitsventil, Manometer und Anschlusssysteme. Die Artikelnummer des Pakets lautet 8000013988.
Fazit
Das Vaillant Paket 1.683/2 ecoTEC plus VCW 20/26 CS/1-5, VIH QL 75/2 B li. und VRC 710 ist eine durchdachte Komplettlösung für effiziente Heiz- und Warmwasserbereitung in Wohngebäuden. Vaillant steht für zuverlässige Technik, hohe Effizienz und zukunftsorientierte Verbrennungsregelungen wie IoniDetect. Durch das kompakte Design, die einfache Bedienung über das beleuchtete Touch-Display und die integrierte Speicherregelung eignet sich das Paket besonders für den Heizungstausch oder die Neuinstallation, wenn Komfort und Energieeinsparung gewünscht sind.
Technische Daten
| Gas-Wandheizgeräte ecoTEC plus | VCW 20/26 CS/1-5 | VCW 25/32 CS/1-5 | |
| Heizleistung bei 50/30°C Erdgas E / LL (Min - Max) | kW | 3,4 - 21,0 | 3,8 - 27,0 |
| Heizleistung bei 80/60°C Erdgas E / LL (Min - Max) | kW | 3,0 - 19,7 | 3,5 - 25,0 |
| Heizleistung bei 50/30°C Flüssiggas (Min - Max) | kW | 5,4 - 21,0 | 8,4 - 27,0 |
| Heizleistung bei 80/60°C Flüssiggas (Min - Max) | kW | 4,8 - 19,7 | 7,8 - 25,0 |
| Heizleistung bei Warmwasserbetrieb Erdgas E / LL (Max) | kW | 26,0 | 32,0 |
| Wirkungsgrad bei Warmwasserbetrieb Erdgas E / LL | % | 98 | 98 |
| Wirkungsgrad bei 30 % gem. EN 15502 Erdgas E / LL | % | 110 | 110 |
| Jahreszeitbedingte Raumheizungseffizienz ns | % | 94 | 94 |
| Warmwasser-Dauerleistung Delta t 30K | I/min | 12,2 | 15,1 |
| Elektr. Leistungsaufnahme bei 30 % | W | 41 | 72 |
| Elektr. Leistungsaufnahme im Standby | W | 2 | 2 |
| Elektr. Leistungsaufnahme im Heizbetrieb (Max) | W | 55 | 84 |
| Beinhaltete Bauteile bei elektr. Leistung | - | Pumpe | |
| Bereitschaftswärmeverlust bei tK 70°C | % | 0,45 | 0,36 |
| Inhalt heizungsseitig | l | 2,1 | 2,6 |
| Max Betriebsdruck heizungsseitig | bar | 3 | 3 |
| Temperatur Warmwasser (Max) | °C | 85 | 85 |
| Anschlusswert bei Erdgas E * ** | m³/h | 2,8 | 3,4 |
| Anschlusswert bei Erdgas LL * ** | m³/h | 3,3 | 4,0 |
| Anschlusswert bei Flüssiggas * ** | kg/h | 1,1 | 1,3 |
| Kondenswassermenge bei 50/30°C | l/h | 2,04 | 2,55 |
| Pumpen-Volumenstrom bei Delta T 20K (Restförderhöhe) | l/h (mbar) | 849 (200) | 1.075 (200) |
| Ausdehnungsgefäßinhalt | l | 10 | 10 |
| Vordruck | bar | 0,75 | 0,75 |
| Spannung | V/Hz | 230 / 50 | 230 / 50 |
| Produktmaße (Höhe / Breite / Tiefe) | mm | 720 / 440 / 348 | |
| Gewicht Produkt | kg | 36 | 41 |
| Anschluss Heizung (VL und RL) | G | 3/4″ | 3/4″ |
| Anschluss Kaltwasser, Warmwasser | G | 3/4″ | 3/4″ |
| Anschluss Gas | Ø mm | 20 | 20 |
| Anschluss Luft, Abgas | Ø | 60/100 | 60/100 |
| CE PIN | - | 0063CU3910 | |
| Gas-Gerätekategorie | - | I2N, I3P | |
| * Bezogen auf 15°C und 1013 mbar ** Dieser Wert dient zur Dimensionierung der Anschlussleitung |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), "nicht-steckerfertigen Geräten" ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Vaillant |
| Serie: | ecoTEC plus |
| Bezeichnung: | Systempaket 1.683/2 mit ecoTEC plus VCW 20/26 CS/1-5 Gas-Wandheizgerät |
| Artikelnummer: | 8000013988 |
| EAN: | 4024074949511 |
| Gasart: | Erdgas E/H, L/LL, Flüssiggas |
| Nennwärmeleistung bei 50/30°C: | 3,4 - 21,0 kW |
| Nennwärmeleistung bei 80/60°C: | 3,0 - 19,7 kW |
| Heizleistung bei Warmwasserbetrieb: | 26,0 kW |
| Abgasanschluss: | DN60/100 |
| CE-Kennzeichen: | CE-0063CU3910 |
Hersteller
Vaillant Deutschland GmbH & Co. KG
Berghauser Str. 40
42859 Remscheid
https://www.vaillant.de/heizung/
FAQ: Paket 1.683/2 ecoTEC plus VCW 20/26 CS/1-5
Für welche Gebäude ist das Vaillant Paket 1.683/2 geeignet?
Das Paket eignet sich besonders für Einfamilienhäuser und Wohnungen sowie vergleichbare Wohngebäude. Es ist kompakt ausgeführt und für Wandmontage sowie den Austausch vorhandener Heizgeräte konzipiert.
Welche Vorteile bietet die IoniDetect Verbrennungsregelung?
Die IoniDetect Regelung erkennt unterschiedliche Gasarten und passt die Verbrennung automatisch an, um effizienten und sicheren Betrieb zu gewährleisten. Sie unterstützt zudem eine vorbeugende Geräteanalyse zur Erhöhung der Betriebssicherheit.
Wie wird das Brauchwasser im System bereitgestellt?
Das Paket enthält einen Warmwasser-Schichtenspeicher VIH QL 75/2 B und die Kombitherme arbeitet nach dem Durchlaufprinzip. Das Aqua-Comfort-System plus reduziert Wartezeiten auf warmes Wasser.

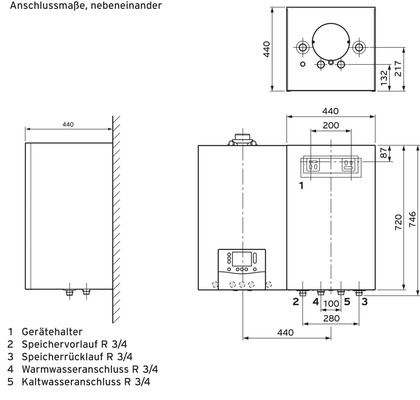

Welche Anschlüsse und Einbaumaße sind relevant für die Planung?
Wichtige Anschlussangaben sind Vor-/Rücklauf G 3/4, Gasanschluss Durchm. 20 mm und Luft-/Abgasanschluss DN 60/100. Gerätemaße betragen Höhe 720 mm, Breite 440 mm, Tiefe 348 mm.
Ist die Regelung sensoDIRECT VRC 710 Teil des Pakets und welche Funktionen bietet sie?
Ja, die witterungsgeführte Regelung sensoDIRECT VRC 710 ist im Paket enthalten. Sie steuert die Anlage bedarfsabhängig anhand der Außentemperatur und ermöglicht die komfortable Bedienung und Überwachung des Systems.
Wie aufwendig ist die Wartung und gibt es Hinweise zur Pflege?
Wartung sollte gemäß den geltenden Vorschriften regelmäßig durch einen Fachbetrieb erfolgen, um Effizienz und Sicherheit zu erhalten. Empfehlenswert sind jährliche Inspektionen, Kontrolle von Dichtungen, Manometer und Sicherheitsventil sowie Reinigung der externen Komponenten.
