Vaillant Kollektormontage-Set 9.002, 3x VFK 145 / 155 V nebeneinander auf Pfanne 0020145216
782,99 €
% Regulärer Preis: 1.331,61 € (41.2% gespart)
Lieferzeit: 1 - 3 Werktage

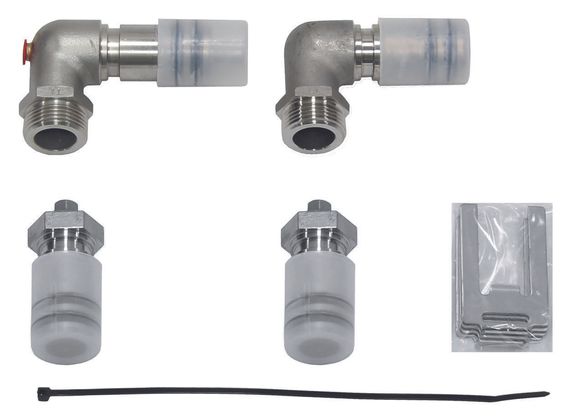

Produktinformationen "Vaillant Kollektormontage-Set 9.002, 3x VFK 145 / 155 V nebeneinander auf Pfanne 0020145216"
Vaillant Kollektormontage-Set 9.002, 3x VFK 145 / 155 V nebeneinander auf Pfanne
Einleitung
Das Vaillant Kollektormontage-Set 9.002 ist ein komplettes Montageset für drei Flachkollektoren VFK 145 / 155 V in nebeneinander-Anordnung auf einer Aufdach-Pfanne. Entwickelt von Vaillant, bietet das Set alle notwendigen Komponenten zur sicheren, normgerechten und witterungsbeständigen Befestigung und hydraulischen Anbindung der Kollektoren auf schrägen Pfannendächern.
Vorteile und Besonderheiten
- Komplettlösung von Vaillant: Komponenten aufeinander abgestimmt für einfache Installation.
- Montage für drei Kollektoren nebeneinander: ideal für mittelgroße Solarthermie-Anlagen.
- Einheitliche Schienensets und Dachanker für sichere Aufdachbefestigung bei Pfannen
- Hydraulische Anschlussmodule (Grundmodul + Erweiterungen) für sauberen, durchdachten Anschluss
- Flexibles Anschlussrohr-Set aus Edelstahl mit Wärmedämmung für einfache Verlegung
- Schwarze, eloxierte Schienensets für optisch dezente Integration auf dem Dach
Technische Details
Das Set besteht aus den originalen Vaillant-Komponenten gemäß Datanorm: Dachankerset Typ P (z. B. Frankfurter Pfanne), Schienenset (Aufdachmontage), ein Anschluss-Set VFK Grundmodul für den ersten Kollektor vertikal oder horizontal sowie zwei Anschluss-Set VFK Erweiterungsmodule für die nebeneinander folgenden Kollektoren. Zusätzlich enthält das Set ein flexibles Anschlussrohr-Set DN 16 x 1 m, G 3/4″ aus Edelstahl mit Wärmedämmung. Die Artikel- und Bestellnummern sind im Lieferumfang dokumentiert (Bestell-Nr. 0020145216, Einzelpositionen 0020067273, 0020059899, 0020143692, 0020055181, 302444). Hinweis: Das Set ist für Aufdachmontage ausgelegt und berücksichtigt die Vorgaben für Pfannendächer.
Anwendung und Einsatzbereiche
Das Montage-Set eignet sich für die Aufdachmontage von drei Vaillant VFK 145 / 155 V Flachkollektoren nebeneinander auf Pfannendächern. Typische Einsatzbereiche sind private und gewerbliche Solarthermie-Anlagen für Brauchwassererwärmung oder Heizungsunterstützung. Die Komponenten sind für die vertikale Montage der Kollektoren vorgesehen; Montagebedingungen entsprechen gängigen Dachaufbauten mit Volllattung. Der Einsatz wird bis zur Schneelastzone 2 und bis 900 m über NN empfohlen, wobei bei Dächern mit Volllattung die Aufdachmontage mit Stockschrauben vorgesehen ist. Vaillant bietet mit diesem Set eine aufeinander abgestimmte Lösung, die die Installation vereinfacht und die Betriebssicherheit erhöht.
Lieferumfang
Im Lieferumfang enthalten sind: 3 x Dachankerset Typ P (z. B. Frankfurter Pfanne), 3 x Schienenset (2) Aufdachmontage, 1 x Anschluss-Set VFK (Grundmodul) für 1. Kollektor vertikal/horizontal, 2 x Anschluss-Set VFK (Erweiterungsmodul) für weitere nebeneinander montierte Kollektoren, 1 x flexibles Anschlussrohr-Set DN 16 x 1 m, G 3/4″ aus Edelstahl mit Wärmedämmung. Alle Komponenten sind original Vaillant-Ersatzteile und werden als Set geliefert (Bestell-Nr. 0020145216).
Fazit
Das Vaillant Kollektormontage-Set 9.002 bietet eine praxisgerechte, komplettierte Lösung für die Aufdachmontage von drei VFK-Flachkollektoren nebeneinander. Durch die Verwendung originaler Vaillant-Komponenten werden Montageaufwand und Abstimmungsaufwand reduziert, gleichzeitig bleibt die Systemqualität hoch. Empfohlen für Installateure und Planer, die eine zuverlässige und dokumentierte Befestigungs- und Anschlusslösung für Pfannendächer suchen.
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), "nicht-steckerfertigen Geräten" ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Vaillant |
| Bezeichnung: | Kollektormontage-Set 9.002, 3x VFK 145 / 155 V nebeneinander auf Pfanne |
| Artikelnummer: | 0020145216 |
Hersteller
Vaillant Deutschland GmbH & Co. KG
Berghauser Str. 40
42859 Remscheid
https://www.vaillant.de/heizung/
FAQ: Kollektormontage-Set 9.002
Für welche Kollektortypen ist das Set geeignet?
Das Set ist für Vaillant Flachkollektoren VFK 145 und VFK 155 in vertikaler Anordnung ausgelegt. Es umfasst Grund- und Erweiterungsmodule für die hydraulische Anbindung der nebeneinander montierten Kollektoren.
Welche Komponenten sind im Lieferumfang enthalten?
Lieferumfang:
- 3x Dachankerset Typ P (z. B. Frankfurter Pfanne)
- 3x Schienenset (2) Aufdachmontage
- 1x Anschluss-Set VFK (Grundmodul) + 2x Erweiterungsmodul
- 1x flexibles Anschlussrohr-Set DN 16 x 1 m, G 3/4"
Für welche Dacharten ist die Aufdachmontage geeignet?
Das Set ist für Pfannendächer vorgesehen (Aufdachmontage) und eignet sich besonders bei Dächern mit Volllattung. Bei der Montage sind die Hinweise zur Verwendung von Stockschrauben und die Schneelastangaben zu beachten.
Gibt es Einschränkungen bezüglich Schneelast oder Höhe über NN?
Hinweis: Der Einsatz des Sets bei Aufdachmontage ist vorgesehen bis Schneelastzone 2 und bis 900 m über NN. Konkrete statische Prüfungen und lokale Vorgaben sind von Planer oder Installateur zu berücksichtigen.
Wie erfolgt die hydraulische Verbindung der Kollektoren?
Das Set enthält ein Anschluss-Set VFK als Grundmodul und zwei Erweiterungsmodule zur seriellen Anbindung nebeneinander angeordneter Kollektoren sowie flexible Edelstahlanschlussrohre mit Wärmedämmung für die Verbindung.
Benötige ich zusätzliche Teile oder Werkzeuge für die Montage?
In der Regel sind für die Montage Standardwerkzeuge eines Installateurs ausreichend; zusätzliche projektspezifische Befestigungsmittel oder Dichtmaterialien können je nach Dachaufbau erforderlich. Prüfen Sie vorab die Dachunterkonstruktion und die Montagedokumentation von Vaillant.
