Trinnity Typ 324 Sicherheitsgruppe 6 bar KV40N

Viessmann Sicherheitsgruppe Syr, Typ 324 mit DruckmindererEinleitungDie Viessmann Sicherheitsgruppe Syr, Typ 324 mit Druckminderer ist eine kompakte Sicherheits- und Regelarmatur für geschlossene, elektrisch beheizte Trinkwassererwärmer. Sie kombiniert Absperrventil, Rückflussverhinderer, Membransicherheitsventil und einen einstellbaren Druckminderer in einer verchromten Ausführung aus Preßmessing. Die Einheit ist für Wandmontage vorgesehen und bietet geprüfte Sicherheit nach DVGW-Standards für Trinkwassersysteme bis 200 l Inhalt.Vorteile und BesonderheitenKomplett integrierte Sicherheitsgruppe mit Druckminderer für platzsparende MontageDVGW-zugelassen und bauteilgeprüft für normkonforme SicherheitVerchromtes Preßmessinggehäuse: korrosionsbeständig und hochwertig verarbeitetEinstellbarer Ausgangsdruck von 1,5 bis 6 bar, werkseitig voreingestellt auf 4 barMit Edelstahl-Sitz im Membransicherheitsventil für dauerhafte DichtheitSchallschutzgeprüft für geräuscharmen BetriebGeeignet für Viessmann Trinkwassererwärmer und kompatible SystemeTechnische DetailsDie Sicherheitsgruppe Typ 324 ist ausgeführt in DN 15 und ausgelegt für einen Nenndruck von 6 bar. Der integrierte Druckminderer besitzt einen regelbaren Ausgangsdruck von 1,5 bis 6 bar und ist werkseitig auf 4 bar voreingestellt. Der maximale Eingangsdruck des Druckminderers beträgt 16 bar. Das Membransicherheitsventil verfügt über einen Sitz aus Edelstahl; das Gesamtgehäuse besteht aus verchromtem Preßmessing. Maximal zulässige Betriebstemperatur beträgt 30 °C, und der maximale Betriebsdruck des Systems darf 80 % des Ansprechdrucks des Sicherheitsventils nicht überschreiten. Die Lieferung erfolgt als vormontierte Einheit zur direkten Wandmontage.Anwendung und EinsatzbereicheDie Viessmann Sicherheitsgruppe Typ 324 ist konzipiert für geschlossene, elektrisch beheizte Trinkwassererwärmer mit einem Fassungsvermögen bis 200 l. Typische Einsatzorte sind Wohngebäude, Bürobeleuchtungen und überall dort, wo kompakte, normgerechte Sicherheitsarmaturen benötigt werden. Durch den integrierten Rückflussverhinderer schützt die Einheit die Trinkwasserinstallation vor Rückströmungen, während der Druckminderer den Versorgungsdruck auf einen sicheren, einstellbaren Wert reduziert. Die Montage erfolgt an der Warmwasserabgangsseite des Erhitzers an einer Wandbefestigung; die Armatur ist für den Anschluss an übliche Hausinstallationen mit DN 15 ausgelegt.LieferumfangIm Lieferumfang ist die vormontierte Viessmann Sicherheitsgruppe Syr, Typ 324 mit Druckminderer (Artikelnummer 7635128) enthalten. Die Einheit umfasst Absperrventil, verplombbaren Druckminderer, Rückflussverhinderer, Prüfvorrichtung, Membransicherheitsventil mit Edelstahl-Sitz sowie den Tassensiphon. Montage- und Einstellanleitung liegen der Lieferung bei. Zubehörteile für die Rohranschlüsse sind nicht im Standardlieferumfang enthalten und müssen gegebenenfalls separat beschafft werden.FazitDie Viessmann Sicherheitsgruppe Syr, Typ 324 mit Druckminderer bietet eine praxisgerechte, geprüfte Lösung für die Absicherung von geschlossenen Trinkwassererwärmern bis 200 l. Als DVGW-zugelassene und schallschutzgeprüfte Einheit kombiniert sie langlebige Materialien wie verchromtes Preßmessing und Edelstahl-Sitz mit einem einfach einstellbaren Druckminderer. Viessmann steht hierbei für Qualität und Normkonformität; das Produkt empfiehlt sich sowohl für Neubau- als auch für Austauschinstallationen, wenn kompakte, zuverlässige Sicherheit und Druckregelung gefordert sind.SicherheitshinweiseWARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), "nicht-steckerfertigen Geräten" ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!ProduktdetailsHersteller:ViessmannBezeichnung:Sicherheitsgruppe Syr, Typ 324 mit DruckmindererArtikelnummer:7635128HerstellerViessmannViessmannstraße 135108  Allendorf (Eder)https://www.viessmann.de/ FAQ: Sicherheitsgruppe Syr Für welche Anlagen ist die Viessmann Sicherheitsgruppe Typ 324 geeignet? Die Sicherheitsgruppe ist für geschlossene, elektrisch beheizte Trinkwassererwärmer bis 200 l Inhalt ausgelegt. Sie wird an der Warmwasserabgangsseite zur Wandmontage installiert. Welchen Ausgangsdruck liefert der integrierte Druckminderer? Der Ausgangsdruck ist regelbar von 1,5 bis 6 bar und werkseitig auf 4 bar voreingestellt. Eine Feinjustierung kann vor Ort entsprechend den Anlagenanforderungen erfolgen. Welche technischen Prüfungen und Zulassungen liegen vor? Die Einheit ist bauteilgeprüft, schallschutzgeprüft und DVGW-zugelassen. Diese Prüfungen bestätigen die Eignung für den Einsatz in Trinkwassersystemen. Welche Wartungsmaßnahmen sind erforderlich? Empfohlen werden regelmäßige Sichtprüfungen auf Dichtheit und feste Verschraubungen sowie Funktionsprüfungen der Prüfvorrichtung. Bei Störungen sollten Membran- und Rückflussbauteile durch einen Fachbetrieb geprüft und bei Bedarf ersetzt werden. Kann die Sicherheitsgruppe mit anderen Viessmann Erhitzern kombiniert werden? Ja, die Einheit ist für Viessmann Trinkwassererwärmer und kompatible geschlossene Systeme ausgelegt. Vor der Montage ist die Kompatibilität der Anschlussmaße (DN 15) und der Systemanforderungen zu prüfen. Gibt es Fördermöglichkeiten für den Einbau sicherheitstechnischer Armaturen? Förderprogramme variieren regional und nach Anwendungsfall. Tipp: Bei öffentlichen Förderstellen oder Energieberatern Informationen einholen; für technische Fragen zur Eignung der Armatur steht Viessmann-Support zur Verfügung.

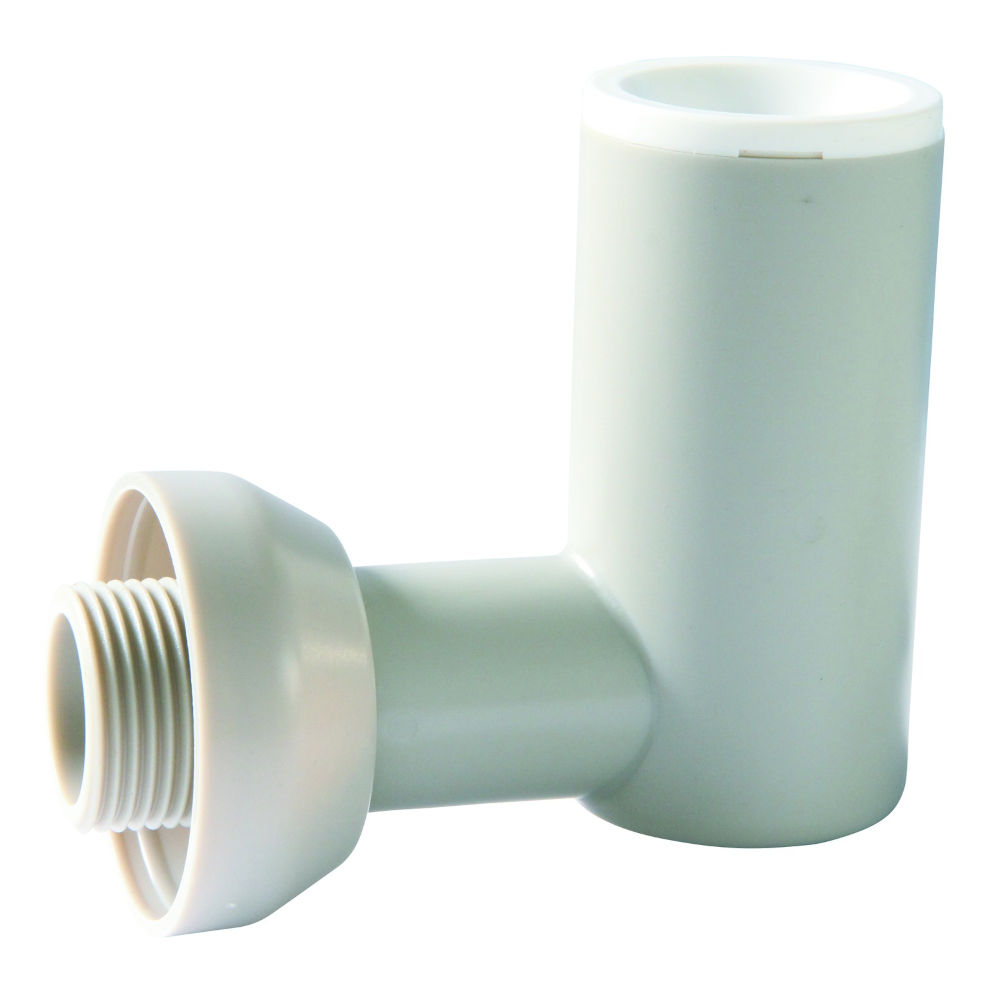

Trinnity Tassensifon 1" passend für Sicherheitsgruppen 322-324
