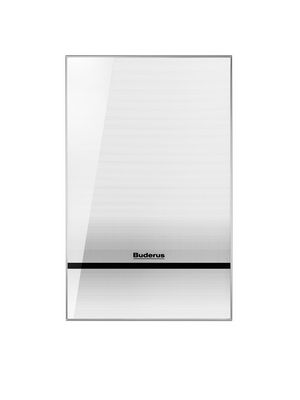

Buderus WS170-35 AMEW, Logamax kompakt Wohnungsstation, 35 kW, gemischter HK, AP 7735600634
2.408,79 €
% Regulärer Preis: 4.248,30 € (43.3% gespart)
Lieferzeit: 1 - 3 Werktage
Produktinformationen "Buderus WS170-35 AMEW, Logamax kompakt Wohnungsstation, 35 kW, gemischter HK, AP 7735600634"
Buderus WS170-35 AMEW, Logamax kompakt Wohnungsstation, 35 kW, gemischter HK, AP
Einleitung
Die Buderus WS170-35 AMEW Logamax kompakt Wohnungsstation ist eine aufputz montierbare Wohnungsstation zur Kombination von zentraler Wärmeversorgung und dezentraler Warmwasserbereitung im Durchlaufprinzip. Entwickelt von Buderus für Einsatz in Sanierung und Neubau, verbindet die Station kompakte Abmessungen mit einer elektromechanisch geregelten Hydraulik und elektronischer Steuerung (EMS plus). Sie ist ausgelegt für einen gemischten Heizkreis mit integrierter Pumpe und bietet komfortable Bedienmöglichkeiten in Verbindung mit den Logamatic-Bedieneinheiten.
Vorteile und Besonderheiten
- Komplettlösung von Buderus: hochwertige Verarbeitung und Systemintegration mit Logamatic-Regelungen.
- Gemischter Heizkreis inklusive Pumpe (z. B. Grundfos UPM 3 Auto L 15-70) für direkte Regelung der Wohnungsheizung.
- Edelstahlgelöteter Plattenwärmetauscher für universellen Einsatz und hohe Korrosionsbeständigkeit.
- Elektronische Steuerventile mit großem Modulationsbereich für präzise Regelung von Heizkreis und Warmwasser.
- Warmwasservorrang-Schaltung, einstellbare Warmwassertemperatur (30–60 °C) und komfortable Aktivfunktionen über Logamatic RC310.
- Wirtschaftliche und platzsparende Aufputz-Ausführung mit gedämmtem Gehäuse und Titaniumglas-Front (weiß oder schwarz).
Technische Details
Die WS170-35 AMEW ist ausgelegt für eine Heizleistung von 1,5 bis 15 kW und eine Warmwasserleistung der 35 kW-Ausführung mit einem maximalen Warmwasservolumenstrom von bis zu 14 l/min (angaben gemäß Herstellerdokumentation). Die Station verfügt über einen edelstahlgelöteten Plattenwärmetauscher, einen integrierten Differenzdruckregler (voreingestellt auf 300 mbar), Schmutzfänger, Warmwasserturbine zur Erkennung der Trinkwasserentnahme sowie einen Wasserschlagdämpfer. Die Geräteelektrik ist für 230 V / 50 Hz ausgelegt und die Station bietet eine Messstelle M10x1 für Wärmemengenzähler-Fühler sowie Passstücke für Kaltwasser- und Wärmemengenzähler. Das Gehäuse ist innen mit EPP (Polypropylen-Schaum) gedämmt und die Blechteile sind in Aluminiumweiß lackiert. Abmessungen: Höhe 700 mm, Breite 440 mm, Tiefe 270 mm. Die Aufputz-Variante erleichtert die Nachrüstung in bestehenden Wohnungen.
Anwendung und Einsatzbereiche
Die Buderus WS170-35 AMEW eignet sich für den Einsatz in Mehrfamilienhäusern, Gewerbeeinheiten und Wohnungswirtschaft, wo eine zentrale Wärmeversorgung mit dezentraler Hydraulik- und Warmwasserbereitung gewünscht ist. Typische Einsatzbereiche sind die Nachrüstung in Bestandsgebäuden sowie der Einsatz in Neubauten mit zentraler Heizkessel- oder Fernwärmeversorgung. In Kombination mit Logamatic-Bedieneinheiten (RC310 oder RC100) ermöglicht die Station eine außentemperaturgeführte Regelung, Rücklauftemperaturbegrenzung und Komfortfunktionen wie elektronisch aktivierbaren Warmwasser-Komfort.
Lieferumfang
Lieferumfang gemäß Herstellerangaben: Buderus Logamax kompakt WS170-35 AMEW Wohnungsstation Aufputz in Weiß, EMS plus Zentralmodul, integrierter Plattenwärmetauscher aus Edelstahl, Grundfos UPM 3 Auto L 15-70 (Pumpe), elektronische Steuerventile, Schmutzfänger, Warmwasserturbine, Differenzdruckregler werkseitig integriert, Passstücke für Kaltwasser- und Wärmemengenzähler sowie Messstelle M10x1 für Wärmemengenzähler-Fühler. Bedieneinheit (z. B. Logamatic RC310) und weiteres Zubehör wie thermischer Bypass oder Hochtemperaturabgang sind separat erhältlich.
Fazit
Die Buderus WS170-35 AMEW Logamax kompakt verbindet durchdachte Technik und bewährte Buderus-Systemintegration in einem kompakten Aufputzgehäuse. Sie bietet zuverlässige Warmwasserbereitung, präzise Heizkreisregelung und vielfältige Regelungsoptionen mit Logamatic-Steuerungen. Damit ist diese Wohnungsstation eine empfehlenswerte Lösung für anspruchsvolle Wohnungsversorgung, bei der Komfort, Regelgenauigkeit und einfache Montage im Vordergrund stehen.
Technische Daten
| Logamax kompakt | Einheit | WS170-35 A(M)E | WS170-35 U(M)E | WS170-50 A(M)E | WS170-50 U(M)E |
| Wärmeübergabe bei WS170-35/50 AE und WS170-35/50 UE | Direkter Heizkreis | ||||
| Wärmeübergabe bei WS170-35/50 AME und WS170-35/50 UME | Heizkreis gemischt | ||||
| Max. Druckstufe / Temperatur Heizung | bar / °C | PN10 / 90 | |||
| Max. Trinkwasserdruck | bar | 10 | |||
| Betriebsweise | WW-Vorrang | ||||
| Heizleistung | kW | 1,5 - 15 | |||
| Max. Heizwasser-Volumenstrom Primärkreis zur Warmwasserversorgung | l/h | 1050 | 1200 | ||
| Max. Warmwasserleistung 65/45 °C | kW | 34 | 50 | ||
| Max. Warmwasserleistung 55/45 °C | kW | 34 | 50 | ||
| Max. Warmwasservolumenstrom | l/min | 14 | 21 | ||
| Warmwassertemperatur einstellbar | °C | 30 - 60 | |||
| Druckverlust Heizung bei 55 °C VL Temperatur | bar | 702 | 784 | ||
| minimaler Anschlussdruck Trinkwasser | bar | 1,5 | 2,0 | ||
| Anschluss HAST VL und RL | Zoll | G 3/4 | |||
| Anschluss Heizung VL und RL | Zoll | G 3/4 | |||
| Anschluss Kalt- und Warmwasser | Zoll | G 3/4 | |||
| Spannungsversorgung/Wasserschutz | V/Hz | 230 V/ 50/ X4D * | |||
| Höhe | mm | 700 | 653 | 700 | 653 |
| Breite | mm | 440 | 434 | 440 | 434 |
| Tiefe | mm | 270 | 190 | 270 | 190 |
| Gewicht ** | kg | 21-25 | 14-18 | 23-27 | 16-20 |
| * IP42 in Verbindung mit Unterputzkasten ** je nach Ausführung |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), "nicht-steckerfertigen Geräten" ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Buderus |
| Bezeichnung: | WS170-35 AMEW, Logamax kompakt Wohnungsstation, EMS plus Zentralmodul, mit Grundfos UPM 3 Auto L 15-70, AP-Verkleidung |
| Artikelnummer: | 7735600634 |
| Heizleistung: | 1,5 - 15 kW |
| Max. Warmwasserleistung: | 35 kW |
| Max. Warmwasservolumenstrom: | 14 l/min |
| Spannungsversorgung: | 230V / 50Hz |
| Wasserschutz: | IP X4D |
| Montageart: | Aufputz |
| Höhe: | 700 mm |
| Breite: | 440 mm |
| Tiefe: | 270 mm |
| Gewicht: | 25 kg |
Hersteller
Bosch Thermotechnik GmbH
Sophienstraße 30-32
35576 Wetzlar
https://www.buderus.de/de
FAQ: WS170-35 AMEW
Wofür eignet sich die Buderus WS170-35 AMEW Wohnungsstation?
Die Wohnungsstation eignet sich zur Versorgung einzelner Wohnungen oder Gewerbeeinheiten mit Wärme und Warmwasser bei zentraler Wärmeversorgung. Sie ist für Neubau und Sanierung geeignet und bietet eine kompakte Aufputzmontage.
Welche Warmwassertemperaturen und -leistungen sind möglich?
Die Warmwassertemperatur ist steuerbar von 30 bis 60 °C. Die 35 kW-Version erreicht einen maximalen Warmwasservolumenstrom von bis zu 14 l/min gemäß Herstellerangaben.
Wie erfolgt die Regelung und welche Bedieneinheiten sind kompatibel?
Die Station nutzt das EMS plus Zentralmodul und ist kombinierbar mit den Bedieneinheiten Logamatic RC310 oder RC100. Außentemperaturgeführte Regelung über Logamatic RC310 mit Außenfühler ist möglich.
Ist die Montage kompliziert und was ist bei der Aufputzinstallation zu beachten?
Die Aufputz-Version ist für die Wandmontage ausgelegt und vereinfacht die Nachrüstung. Achten Sie auf die korrekte Anbindung an die zentrale Wärmeversorgung, die elektrische Versorgung 230 V und die Vorgaben zur Pumpenkennlinie.
Welche Wartungs- und Prüfmaßnahmen sind empfohlen?
Regelmäßige Sichtprüfung, Reinigung des Schmutzfängers und Kontrolle der Ventile sowie der Dichtheit sind empfehlenswert. Elektronische Komponenten und Wärmetauscher sollten gemäß den Wartungsintervallen des Anlagenbetreibers überprüft werden.
Gibt es Fördermöglichkeiten bei Einbau einer Wohnungsstation?
Fördermöglichkeiten hängen von nationalen und regionalen Programmen sowie dem konkreten Projekt ab. Prüfen Sie Energieeffizienzförderungen und Beratungsangebote; für detaillierte Förderinfos wenden Sie sich an Förderstellen oder Ihren Installateur.
