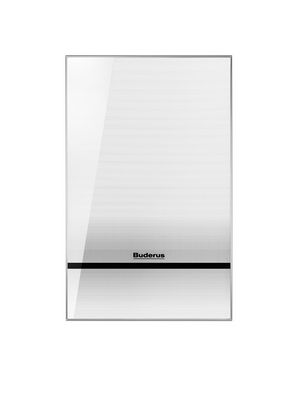

Buderus WS170-35 AEW, Logamax kompakt Wohnungsstation, 35 kW, direkter HK, AP 7735600632
1.764,42 €
% Regulärer Preis: 3.111,85 € (43.3% gespart)
Lieferzeit: 1 - 3 Werktage
Produktinformationen "Buderus WS170-35 AEW, Logamax kompakt Wohnungsstation, 35 kW, direkter HK, AP 7735600632"
Buderus WS170-35 AEW, Logamax kompakt Wohnungsstation, 35 kW, direkter HK, AP
Einleitung
Die Buderus WS170-35 AEW Logamax kompakt Wohnungsstation ist eine kompakte Aufputz-Station zur direkten Anbindung eines Heizkreises an eine zentrale Wärmeversorgung und zur bedarfsgerechten Warmwasserbereitung im Durchlaufprinzip. Das Gerät kombiniert bewährte Buderus-Systemtechnik mit hochwertiger Optik: Ein Gehäuse mit Titaniumglas-Front (in Weiß) und komplett innen gedämmtem Aufbau sorgt für Langlebigkeit und geringen Wärmeverlust. Die Station ist für Wohngebäude, Sanierungen und Neubauten konzipiert, in denen eine zentrale Wärmequelle mit dezentralen Regelmöglichkeiten verbunden werden soll.
Vorteile und Besonderheiten
- Direkter Heizkreisanschluss für effiziente Wärmeübergabe ohne zusätzliche Mischkreise
- Plattenwärmetauscher aus Edelstahl (edelstahlgelötet) für universellen Einsatz und hohe Korrosionsbeständigkeit
- Gehäuse mit Titaniumglas-Front in Weiß, innen komplett gedämmt mit Polypropylen-Schaum (EPP) für modernes Design und gute Dämmung
- EMS plus Zentralmodul zur elektronischen Steuerung, kombinierbar mit Logamatic Bedieneinheiten RC310 oder RC100
- Elektronische Steuerventile mit großem Modulationsbereich für präzise Regelung von Heizkreis und Warmwasser
- Integrierte Komfort- und Sicherheitsfunktionen: Warmwasserturbine, Schmutzfänger, Wasserschlagdämpfer und differenzdruckregelung
- Aufputz-Bauweise (einfacher Einbau auf der Wand) mit kompakten Abmessungen (700 x 440 x 270 mm)
Technische Details
Die WS170-35 AEW ist ausgelegt für eine Warmwasserleistung von bis zu 35 kW und einen maximalen Warmwasservolumenstrom von 14 l/min. Die stationtypischen Heizleistungsbereiche liegen zwischen 1,5 und 15 kW. Der Plattenwärmetauscher ist edelstahlgelötet; für die Warmwasserbereitung ist ein maximaler benötigter Heizwasser-Volumenstrom von 1050 l/h angegeben. Die Warmwassertemperatur lässt sich stufenlos von 30 bis 60 °C einstellen. Anschlussmaße: Heizkreis und Trinkwasseranschlüsse G 3/4. Elektrische Versorgung erfolgt mit 230 V / 50 Hz, das Gerät verfügt über den eingebauten Wasserschutz X4D. Abmessungen: Höhe 700 mm, Breite 440 mm, Tiefe 270 mm, Gewicht ca. 21 kg. Weitere integrierte Komponenten sind ein Differenzdruckregler (voreingestellt auf 300 mbar), Messstelle M10x1 für Wärmemengenzähler-Fühler sowie Passstücke für Kaltwasser- und Wärmemengenzähler.
Anwendung und Einsatzbereiche
Die Wohnungsstation ist ideal für Mehrfamilienhäuser, Sanierungsprojekte und Neubauten, in denen zentrale Wärmeerzeuger (z. B. Fernwärme oder zentrale Heizkessel) mit individueller Wohnungsregelung kombiniert werden sollen. Einsatzbereiche sind die direkte Heizungsversorgung von Wohnungen sowie die hygienische Warmwasserbereitung im Durchlaufprinzip. Dank der elektronischen Steuerventile, der Warmwasserturbine zur Erkennung von Zapfvorgängen und der Kompatibilität mit Logamatic-Bedieneinheiten lässt sich der Komfort individuell anpassen und in bestehende Buderus-Systeme integrieren.
Lieferumfang
Die Lieferung umfasst die Buderus Wohnungsstation Logamax kompakt WS170-35 AEW in weißer Titaniumglas-Ausführung inklusive integriertem EMS plus Zentralmodul, Plattenwärmetauscher, elektronischen Steuerventilen, Schmutzfänger, Warmwasserturbine, Wasserschlagdämpfer, Differenzdruckregler, Messstelle M10x1 sowie Passstücken für Kaltwasser- und Wärmemengenzähler. Montagezubehör für die Aufputz-Installation und die werkseitigen Einstellungen sind enthalten; Bedieneinheit (z. B. Logamatic RC310) ist optional separat erhältlich.
Fazit
Die Buderus WS170-35 AEW Logamax kompakt Wohnungsstation vereint platzsparendes Aufputz-Design mit robuster Technik und hoher Bedienflexibilität. Buderus bietet mit dieser Station eine zuverlässige Lösung für die direkte Heizkreis-Anbindung und hygienische Warmwasserbereitung, die sich gut in bestehende Systemlandschaften integrieren lässt. Aufgrund der umfangreichen integrierten Komponenten und der Kompatibilität mit Logamatic-Steuerungen empfiehlt sich die Station für alle Projekte, die Wert auf Effizienz, Komfort und ein ansprechendes Design legen.
Technische Daten
| Logamax kompakt | Einheit | WS170-35 A(M)E | WS170-35 U(M)E | WS170-50 A(M)E | WS170-50 U(M)E |
| Wärmeübergabe bei WS170-35/50 AE und WS170-35/50 UE | Direkter Heizkreis | ||||
| Wärmeübergabe bei WS170-35/50 AME und WS170-35/50 UME | Heizkreis gemischt | ||||
| Max. Druckstufe / Temperatur Heizung | bar / °C | PN10 / 90 | |||
| Max. Trinkwasserdruck | bar | 10 | |||
| Betriebsweise | WW-Vorrang | ||||
| Heizleistung | kW | 1,5 - 15 | |||
| Max. Heizwasser-Volumenstrom Primärkreis zur Warmwasserversorgung | l/h | 1050 | 1200 | ||
| Max. Warmwasserleistung 65/45 °C | kW | 34 | 50 | ||
| Max. Warmwasserleistung 55/45 °C | kW | 34 | 50 | ||
| Max. Warmwasservolumenstrom | l/min | 14 | 21 | ||
| Warmwassertemperatur einstellbar | °C | 30 - 60 | |||
| Druckverlust Heizung bei 55 °C VL Temperatur | bar | 702 | 784 | ||
| minimaler Anschlussdruck Trinkwasser | bar | 1,5 | 2,0 | ||
| Anschluss HAST VL und RL | Zoll | G 3/4 | |||
| Anschluss Heizung VL und RL | Zoll | G 3/4 | |||
| Anschluss Kalt- und Warmwasser | Zoll | G 3/4 | |||
| Spannungsversorgung/Wasserschutz | V/Hz | 230 V/ 50/ X4D * | |||
| Höhe | mm | 700 | 653 | 700 | 653 |
| Breite | mm | 440 | 434 | 440 | 434 |
| Tiefe | mm | 270 | 190 | 270 | 190 |
| Gewicht ** | kg | 21-25 | 14-18 | 23-27 | 16-20 |
| * IP42 in Verbindung mit Unterputzkasten ** je nach Ausführung |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), "nicht-steckerfertigen Geräten" ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Buderus |
| Bezeichnung: | WS170-35 AEW, Logamax kompakt Wohnungsstation, EMS plus Zentralmodul, mit Titaniumverkleidung, elektr. Steuerventilen |
| Artikelnummer: | 7735600632 |
| Heizleistung: | 1,5 - 15 kW |
| Max. Warmwasserleistung: | 35 kW |
| Max. Warmwasservolumenstrom: | 14 l/min |
| Spannungsversorgung: | 230V / 50Hz |
| Wasserschutz: | IP X4D |
| Montageart: | Aufputz |
| Höhe: | 700 mm |
| Breite: | 440 mm |
| Tiefe: | 270 mm |
| Gewicht: | 21 kg |
Hersteller
Bosch Thermotechnik GmbH
Sophienstraße 30-32
35576 Wetzlar
https://www.buderus.de/de
FAQ: WS170-35 AEW
Wofür wird die Buderus WS170-35 AEW eingesetzt?
Die Station dient zum direkten Anschluss eines Wohnungsheizkreises an eine zentrale Wärmeversorgung und zur Warmwasserbereitung im Durchlaufprinzip. Sie ist geeignet für Mehrfamilienhäuser, Sanierungen und Neubauten.
Welche Warmwasserleistung und Temperaturen sind möglich?
Die WS170-35 AEW bietet eine Warmwasserleistung bis 35 kW mit einem maximalen Volumenstrom von ca. 14 l/min. Die Warmwassertemperatur ist stufenlos einstellbar von 30 bis 60 °C.
Welche Anschluss- und Installationsanforderungen gibt es?
Anschlüsse für Heizkreis sowie Kalt- und Warmwasser sind G 3/4. Die Aufputz-Montage benötigt eine Wandfläche entsprechend den Abmessungen 700 x 440 x 270 mm; die elektrische Versorgung erfolgt mit 230 V/50 Hz.
Mit welchen Regelungen und Bedieneinheiten ist die Station kompatibel?
Die Station enthält das EMS plus Zentralmodul und ist kombinierbar mit den Bedieneinheiten Logamatic RC310 oder RC100. Über die Bedieneinheit lassen sich u. a. Warmwassertemperatur, Komfortfunktionen und Rücklauftemperaturbegrenzung einstellen.
Wie aufwendig ist die Wartung und welche Komponenten müssen geprüft werden?
Wartungsaufwand ist moderat: Regelmäßige Sichtprüfung, Reinigung des Schmutzfängers und Überprüfung der Funktion von Steuerventilen und Differenzdruckregler werden empfohlen. Bei Bedarf sollten verschmutzte Filter entfernt und der Plattenwärmetauscher gemäß Herstellerangaben kontrolliert werden.
Gibt es Fördermöglichkeiten oder Anforderungen für den Einbau?
Förderfähigkeit hängt von regionalen Programmen und dem Einsatzszenario ab; prüfen Sie lokale Förderprogramme für effiziente Heizungstechnik. Technische Anforderungen wie Wasserdruck, Stromversorgung und fachgerechte Installation sind einzuhalten, Details klärt ein Heizungsfachbetrieb.
