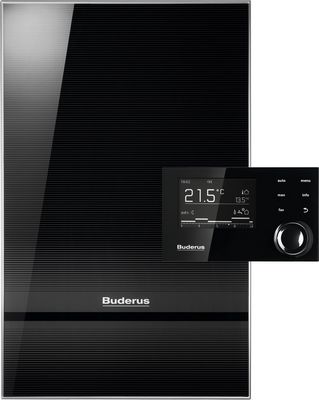

Buderus WS170-35 AE-RC310, Logamax kompakt Wohnungsstation, 35 kW, ungem. HK, AP 7739615393
1.946,60 €
% Regulärer Preis: 3.433,15 € (43.3% gespart)
Lieferzeit: 1 - 3 Werktage
Produktinformationen "Buderus WS170-35 AE-RC310, Logamax kompakt Wohnungsstation, 35 kW, ungem. HK, AP 7739615393"
Buderus WS170-35 AE-RC310, Logamax kompakt Wohnungsstation, 35 kW, ungem. HK, AP
Einleitung
Die Buderus Logamax kompakt WS170-35 AE-RC310 ist eine Aufputz-Wohnungsstation für den direkten Anschluss des Heizkreises an eine zentrale Wärmeversorgung. Sie kombiniert effiziente Warmwasserbereitung im Durchlaufprinzip mit einer integrierten Regeltechnik und einer hochwertigen Titaniumglas-Front. Die Station ist speziell für den Einsatz in Neubau und Sanierung konzipiert und bietet mit der Bedieneinheit Logamatic RC310 eine benutzerfreundliche Steuerung sämtlicher Betriebsfunktionen.
Vorteile und Besonderheiten
- Hohe Regelgüte durch EMS plus Zentralmodul in Verbindung mit der Bedieneinheit Logamatic RC310
- Aufputzgehäuse mit Titaniumglas-Front (wahlweise schwarz) und innenliegender EPP-Dämmung für gute Wärmeisolierung
- Edelstahlgelöteter Plattenwärmetauscher für universellen Einsatz und lange Lebensdauer
- Elektronische Steuerventile mit großem Modulationsbereich für präzise Regelung von Heizkreis und Warmwasser
- Integrierte Sicherheits- und Komfortkomponenten: Differenzdruckregler, Schmutzfänger, Warmwasserturbine und Wasserschlagdämpfer
- Flexible Einstellmöglichkeiten: Warmwassertemperatur 30–60 °C und Rücklauftemperatur begrenzbar über RC310
- Positive Markenqualität von Buderus durch Systemkompatibilität mit weiteren Komponenten der Marke
Technische Details
Die WS170-35 AE-RC310 ist ausgelegt für eine Heizleistung im Bereich von 1,5 bis 15 kW und eine maximale Warmwasserleistung der 35 kW-Version mit einem Volumenstrom von bis zu 14 l/min. Die Warmwassertemperatur lässt sich stufenlos zwischen 30 und 60 °C einstellen. Der Plattenwärmetauscher ist aus Edelstahl gelötet; die Station verfügt über elektronische Steuerventile für Heizkreis und Warmwasserbereitung sowie über ein EMS plus Zentralmodul. Weitere integrierte Komponenten sind ein werkseitig voreingestellter Differenzdruckregler (300 mbar), Schmutzfänger, Warmwasserturbine zur Betriebsdetektion, Messstelle M10x1 für Wärmemengenzähler-Fühler und Passstücke für Kaltwasser- und Wärmemengenzähler. Elektrische Versorgung: 230 V / 50 Hz; Wasserschutzklasse IP X4D. Abmessungen der Wohnungsstation WS170: 440 x 700 x 270 mm. Gewicht ca. 21 kg.
Anwendung und Einsatzbereiche
Die WS170-35 AE richtet sich an Wohngebäude mit zentraler Wärmeversorgung, in denen dezentrale Warmwasser- und Heizungsversorgung pro Wohneinheit gewünscht ist. Typische Einsatzbereiche sind Mehrfamilienhäuser, Sanierungsprojekte und Neubauten. Dank Aufputz-Ausführung lässt sich die Station einfach an Wandflächen montieren; die Logamatic RC310 erlaubt individuelle Zeitprogramme, Temperaturprofile und Komfortfunktionen. Die Station eignet sich für den direkten Anschluss des Heizkreises (ungemischter Heizkreis) und übernimmt sowohl die Warmwasserbereitung im Durchlaufprinzip als auch die regelungstechnische Anbindung an das übergeordnete System.
Lieferumfang
Lieferumfang umfasst die Buderus Wohnungsstation Logamax kompakt WS170-35 AE mit aufgesetzter Bedieneinheit Logamatic RC310, vormontierten Anschlussteilen und werksseitig integrierten Komponenten wie Differenzdruckregler, Schmutzfänger, Warmwasserturbine sowie Passstücken für Kaltwasser- und Wärmemengenzähler. Gehäuse mit Titaniumglas-Front (schwarz), innen gedämmt mit Polypropylen-Schaum (EPP). Installations- und Bedienungsunterlagen sowie Montagehinweise sind ebenfalls enthalten.
Fazit
Die Buderus WS170-35 AE-RC310 ist eine kompakte, leistungsfähige Wohnungsstation mit hochwertiger Verarbeitung, durchdachter Regelungstechnik und vielfältigen Komfortfunktionen. Sie bietet eine zuverlässige Warmwasser- und Heizungsversorgung für einzelne Wohneinheiten und ist ideal für Anwender, die eine integrierte Lösung mit einfacher Bedienung (Logamatic RC310) und Buderus-Systemkompatibilität suchen. Aufgrund der robusten Komponenten wie dem edelstahlgelöteten Wärmetauscher und dem EMS plus Zentralmodul empfiehlt sich die Station sowohl für Neubau- als auch für Sanierungsprojekte.
Technische Daten
| Logamax kompakt | Einheit | WS170-35 A(M)E | WS170-35 U(M)E | WS170-50 A(M)E | WS170-50 U(M)E |
| Wärmeübergabe bei WS170-35/50 AE und WS170-35/50 UE | Direkter Heizkreis | ||||
| Wärmeübergabe bei WS170-35/50 AME und WS170-35/50 UME | Heizkreis gemischt | ||||
| Max. Druckstufe / Temperatur Heizung | bar / °C | PN10 / 90 | |||
| Max. Trinkwasserdruck | bar | 10 | |||
| Betriebsweise | WW-Vorrang | ||||
| Heizleistung | kW | 1,5 - 15 | |||
| Max. Heizwasser-Volumenstrom Primärkreis zur Warmwasserversorgung | l/h | 1050 | 1200 | ||
| Max. Warmwasserleistung 65/45 °C | kW | 34 | 50 | ||
| Max. Warmwasserleistung 55/45 °C | kW | 34 | 50 | ||
| Max. Warmwasservolumenstrom | l/min | 14 | 21 | ||
| Warmwassertemperatur einstellbar | °C | 30 - 60 | |||
| Druckverlust Heizung bei 55 °C VL Temperatur | bar | 702 | 784 | ||
| minimaler Anschlussdruck Trinkwasser | bar | 1,5 | 2,0 | ||
| Anschluss HAST VL und RL | Zoll | G 3/4 | |||
| Anschluss Heizung VL und RL | Zoll | G 3/4 | |||
| Anschluss Kalt- und Warmwasser | Zoll | G 3/4 | |||
| Spannungsversorgung/Wasserschutz | V/Hz | 230 V/ 50/ X4D * | |||
| Höhe | mm | 700 | 653 | 700 | 653 |
| Breite | mm | 440 | 434 | 440 | 434 |
| Tiefe | mm | 270 | 190 | 270 | 190 |
| Gewicht ** | kg | 21-25 | 14-18 | 23-27 | 16-20 |
| * IP42 in Verbindung mit Unterputzkasten ** je nach Ausführung |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), "nicht-steckerfertigen Geräten" ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Buderus |
| Bezeichnung: | WS170-35 AE-RC310, Logamax kompakt Wohnungsstation, EMS plus Zentralmodul, mit RC310, Titaniumverkleidung |
| Artikelnummer: | 7739615393 |
| Heizleistung: | 1,5 - 15 kW |
| Max. Warmwasserleistung: | 35 kW |
| Max. Warmwasservolumenstrom: | 14 l/min |
| Spannungsversorgung: | 230V / 50Hz |
| Wasserschutz: | IP X4D |
| Montageart: | Aufputz |
| Höhe: | 700 mm |
| Breite: | 440 mm |
| Tiefe: | 270 mm |
| Gewicht: | 21 kg |
Hersteller
Bosch Thermotechnik GmbH
Sophienstraße 30-32
35576 Wetzlar
https://www.buderus.de/de
FAQ: WS170-35 AE-RC310
Für welche Einsatzbereiche ist die Buderus WS170-35 AE geeignet?
Die Station eignet sich für den Einsatz in Mehrfamilienhäusern, Neubauten und Sanierungsprojekten mit zentraler Wärmeversorgung. Sie ist für den direkten Anschluss eines ungemischten Heizkreises und die Warmwasserbereitung im Durchlaufprinzip vorgesehen.
Welche Warmwassermenge liefert die 35 kW-Version der WS170?
Die 35 kW-Version erreicht einen maximalen Warmwasservolumenstrom von bis zu 14 l/min. Die Warmwassertemperatur ist elektronisch einstellbar zwischen 30 und 60 °C.
Wie erfolgt die Bedienung und Regelung der Wohnungsstation?
Die Bedienung erfolgt über die integrierte Bedieneinheit Logamatic RC310 mit hinterleuchtetem grafikfähigem LCD und touch-sensitiven Tasten. Funktionen wie Zeitprogramm, Temperaturen und Komfortfunktionen für Warmwasser sind individuell einstellbar.
Welche Schutz- und Komfortkomponenten sind integriert?
In der Station sind u. a. Differenzdruckregler (voreingestellt auf 300 mbar), Schmutzfänger, Warmwasserturbine und Wasserschlagdämpfer integriert. Diese Komponenten sorgen für sicheren Betrieb und hohen Warmwasserkomfort.
Wie wird die WS170-35 AE montiert und angeschlossen?
Die WS170-35 AE ist als Aufputzgerät zur Wandmontage ausgeführt und wird an die zentrale Primärwärmeversorgung sowie an die Kalt- und Warmwasseranschlüsse G 3/4 angeschlossen. Vor der Installation sind die Montage- und Anschlussanleitungen von Buderus zu beachten.
Welche Wartungs- und Fördermöglichkeiten gibt es?
Wartung: Regelmäßige Sichtprüfung, Reinigung des Schmutzfängers und Kontrolle der Funktion des Wärmetauschers sowie der Ventile werden empfohlen. Förderung: Hinweise zu möglichen Zuschüssen oder Förderprogrammen erhalten Sie bei Ihrer lokalen Förderstelle oder dem Installationsbetrieb; prüfen Sie bundes- oder landesspezifische Programme.
