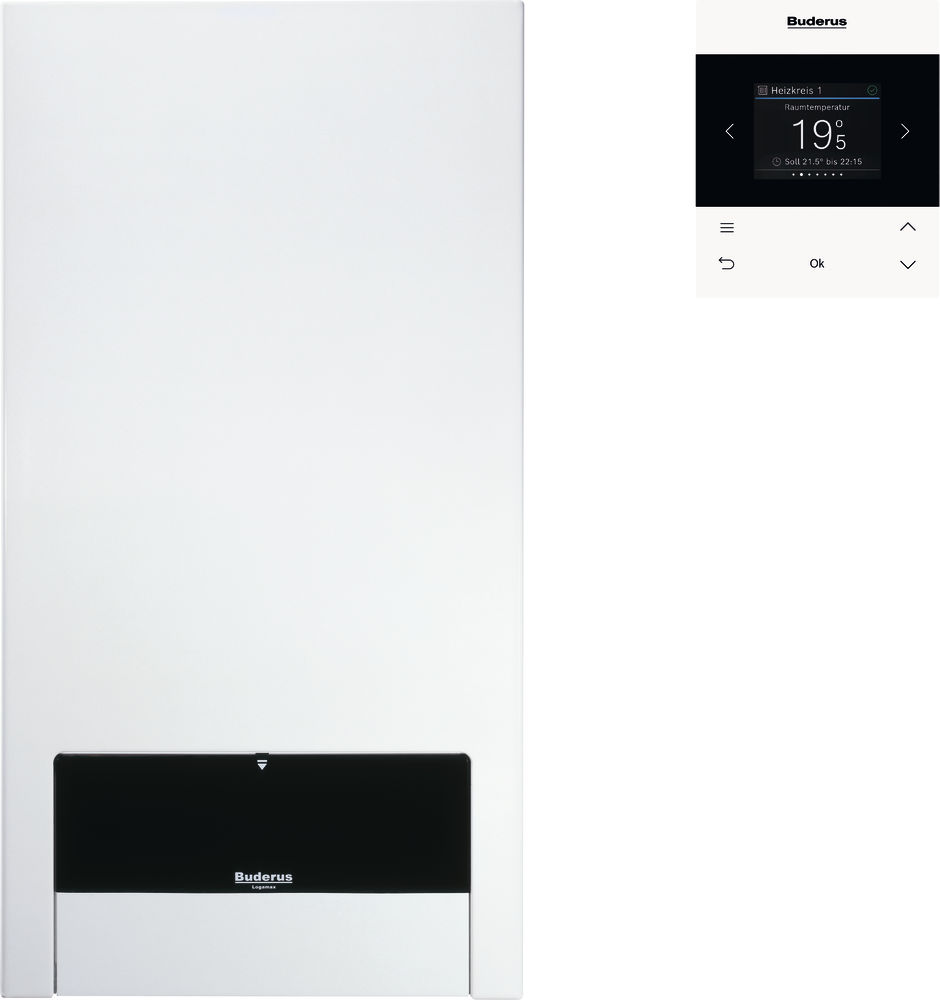

Buderus U154 K 24 kW Heizwert-Kombitherme, ein Heizkreis, RC200, E / H 7747304257

Buderus U154 K 24 kW Heizwert-Kombitherme, ein Heizkreis, RC200, E / H

Einleitung

Die Buderus U154 K 24 kW Heizwert-Kombitherme im Logaplus-Paket W6 ist ein kompaktes Gas-Heizgerät mit integrierter Warmwasserbereitung und der Bedieneinheit RC200. Entwickelt für Modernisierungen und den Anschluss an mehrfach belegte Abgasanlagen in Etagenwohnungen oder Mehrfamilienhäusern, kombiniert dieses Kombigerät zuverlässige Heizleistung mit präziser Elektroniksteuerung – ideal für Einheizkreise ohne Mischer.

Vorteile und Besonderheiten

• Leistung 24,0 kW bei Volllast und 10,9 kW bei Teillast für variable Anforderungen
• Großer Modulationsbereich des atmosphärischen Flächenbrenners (moduliert von 45 bis 100 %)
• Integrierter Plattenwärmetauscher für Warmwasserbereitung ohne Wartezeit
• Niedrige CO- und NOx-Emissionen durch Vormischung von Verbrennungs- und Luftanteilen
• Mikroprozessorgesteuerter Brennerautomat UBA H3 mit umfangreichen Diagnosefunktionen
• Serienausstattung: 3-stufige Umwälzpumpe, Ausdehnungsgefäß, Sicherheitsventil, Manometer und automatischer Entlüfter
• Bedieneinheit RC200 für raum- oder witterungsgeführten Betrieb und einfache Inbetriebnahme
• Buderus Systemkompetenz: breite Kombinationsmöglichkeiten mit Speicher- und Regelsystemen sowie Förder- und Serviceangeboten

Technische Details

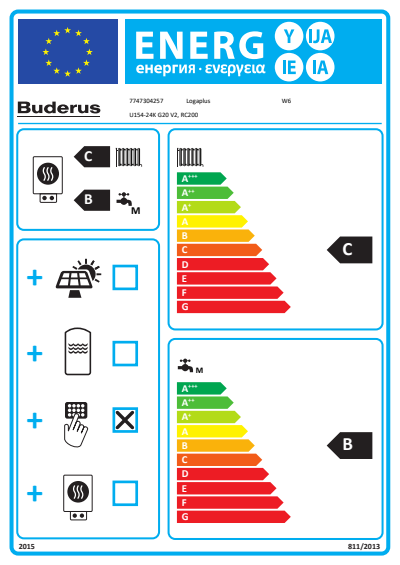

Die Logamax U154 K ist ausgelegt für Erdgas E (G20) mit einer Nennwärmeleistung von 24,0 kW (bei 80/60 °C) und einer Teillastleistung von 10,9 kW. Der Norm-Nutzungsgrad (Hs) liegt bis zu 91/82 % in den verfügbaren Datensätzen; als Heizwertgerät erreicht die Verbundanlage eine jahreszeitbedingte Raumheizungs-Energieeffizienzklasse C. Abgasanschluss 130 mm, Abgastemperaturen: bei Volllast ca. 102 °C, bei Teillast ca. 75 °C. Das Gerät wiegt rund 40–41 kg und verfügt über ein wasserführendes Lamellen-Wärmetauscher-Design mit veredelter Oberfläche für lange Lebensdauer. Der integrierte Brennerautomat UBA H3 regelt Heiz- und Warmwasserbetrieb, bietet Warmwasser-Vorrangschaltung sowie Anzeige von Betriebs- und Diagnosemeldungen. Einstellbar am UBA sind Vorlauf- und Warmwassertemperaturen (vorlauf 55–88 °C, Warmwasser 40–60 °C).

Anwendung und Einsatzbereiche

Das Paket ist konzipiert für Modernisierungen und Neubauten in Gebäuden mit einer Wohneinheit oder mehreren Einheiten, speziell bei Anschluss an mehrfach belegte Abgasanlagen. Typische Einsatzbereiche sind Etagenwohnungen und Mehrfamilienhäuser mit einem Heizkreis ohne Mischer. Die Anlage eignet sich zur direkten Warmwasserbereitung über den integrierten Plattenwärmetauscher und kann als Teil eines Buderus-Systems mit Speicherlösungen, Solaranbindung und dem Regelsystem Logamatic EMS plus kombiniert werden. Die Bedieneinheit RC200 ermöglicht Raum- oder witterungsgeführte Regelung (Außenfühler erforderlich) und kann als Fernbedienung im Wohnraum dienen.

Lieferumfang

Lieferumfang des Logaplus-Pakets W6 U154-24K (Artikelnummer 7747304257): Buderus Logamax U154 K 24 Heizwert-Kombitherme, Bedieneinheit RC200, S-Rohre für Anschluss an U-MA, Montageanschlussplatte U-MA, Warmwasseranschluss-Set U-BA (Aufputz) mit Distanzstück und Anschlusshahn, Gasdurchgangshahn GA-BS R 1/2 f. Aufputzmontage mit integriertem Brandschutzventil, Wartungshähne, Entleerungshahn, automatischer Entlüfter, Sicherheitsventil 3 bar, Membran-Ausdehnungsgefäß (8–10 l Angaben laut Paket), Ablauftrichter-Set U-TA 11 mit Syphon sowie Anschlusszubehör Heizung (Aufputz). Zusätzlich serienmäßig: Umwälzpumpe 3-stufig, 3-Wege-Umschaltventil und Gerätehalterung.

Fazit

Die Buderus U154 K 24 kW Heizwert-Kombitherme ist eine praxisorientierte Lösung für Modernisierungen und Mehrfamilienhäuser mit einem Heizkreis. Sie bietet mit ihrem großen Modulationsbereich, dem mikroprozessorgesteuerten Brennerautomaten UBA H3 und der komfortablen RC200-Bedienung eine präzise, energieeffiziente Betriebsweise. Als Teil des Buderus-Systems profitieren Anwender von hoher Produktqualität, Kombinationsmöglichkeiten und Serviceoptionen sowie der Möglichkeit, die 5 Jahre Buderus Systemgarantie bei Aktivierung und jährlicher Wartung zu nutzen. Empfehlenswert für Planer und Installateure, die eine kompakte, digital überwachte und anschlussfreundliche Kombitherme benötigen.

Technische Daten

Sicherheitshinweise

WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), "nicht-steckerfertigen Geräten" ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
