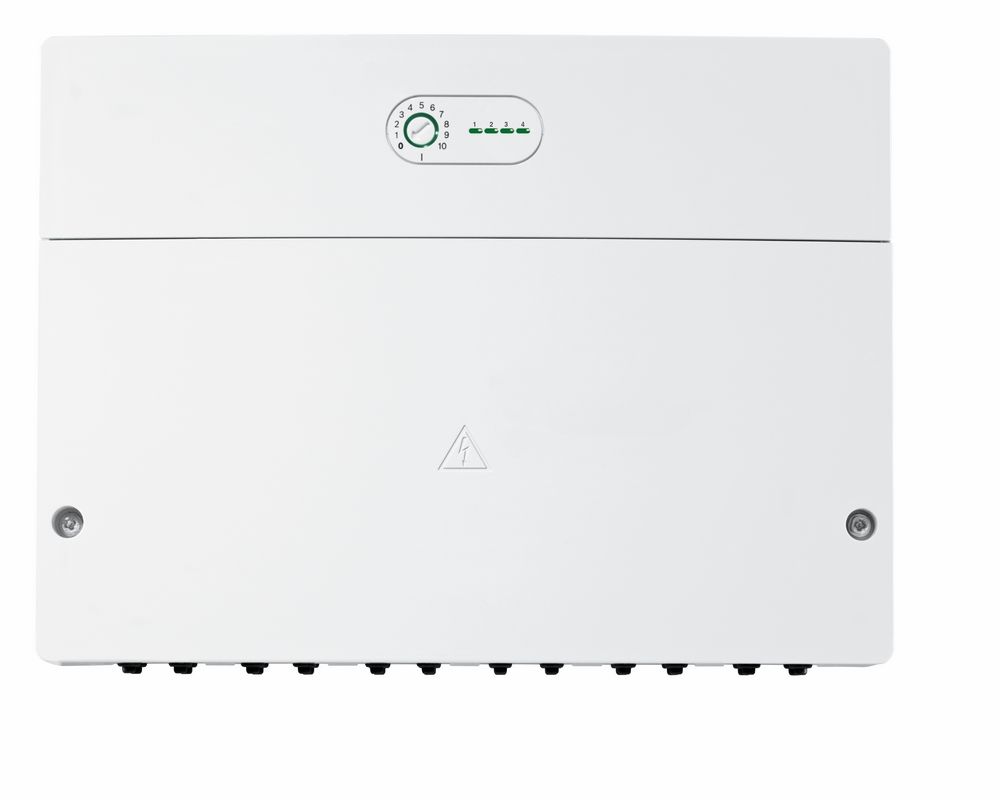

Buderus Kaskadenmodul MC400 für EMS-Mehrkesselanlagen 7738111001

Buderus Kaskadenmodul MC400 für EMS-Mehrkesselanlagen

Einleitung

Das Buderus Kaskadenmodul MC400 ist ein speziell für das Regelsystem Logamatic EMS plus entwickeltes Steuerungsmodul zur effizienten Koordination mehrerer Gas-Wärmeerzeuger in Mehrkesselanlagen. Es dient zur optimalen Regelung der Kesselfolge, zur Kommunikation mit Systembedieneinheiten und zur Integration in komplexe Heizungsanlagen. Als Markenprodukt von Buderus bietet das MC400 robuste Auslegung und praxisgerechte Funktionen für gewerbliche und größere private Heizanlagen.

Vorteile und Besonderheiten

• Komfortable Kaskadenregelung für 1 bis 4 Gas-Wärmeerzeuger pro Modul, abgestimmt auf Logamatic EMS plus.
• Flexible Betriebsarten (serielle/parallele Kesselfolge, feste Reihenfolge oder wechselnd nach Betriebsstunden) über einfache Codierschalter einstellbar.
• Erweiterbar: Bis zu 5 MC400-Module kaskadierbar für größere Anlagen.
• Direkte Anbindung von Bedieneinheit RC310 und weiteren EMS-Modulen am Kaskadenmodul für einfache Parametrierung und Übersicht.
• Mehrere Hydraulikvarianten möglich: Kesselkaskade mit Weiche, Wärmetauscher oder Direkteinbindung bodenstehender Kessel.
• Robuste Wand- oder Hutschienenmontage mit codierten, farblich gekennzeichneten Anschlusssteckern und LED-Statusanzeigen.
• Buderus-Qualität: Integration und Kompatibilität mit Logamatic EMS plus und bewährter Systemtechnik.

Technische Details

Das MC400 ist als Modul zur Wandmontage oder zur Befestigung auf Hutschiene ausgelegt. Es verfügt über Abmessungen von 246 x 184 x 61 mm (B x H x T) und wird mit einer Netzspannung von 230 VAC (+/- 10 %) bei 50 Hz betrieben. Die BUS-Schnittstelle unterstützt EMS1.0 und EMS2.0, wodurch die Kommunikation mit EMS-Geräten (Wand- und Bodengeräte) und Systembedieneinheiten wie der RC310 gewährleistet ist. Die maximale Leistungsabgabe pro Pumpe/Stellglied beträgt 250 W; Hocheffizienzpumpen sind zulässig, mit einer zulässigen Kurzschluss- beziehungsweise Schaltstromgrenze gemäß Herstellerangabe (max. 40 A/msek). Bei Wandmontage gilt die Schutzart IP20. LED-Statusanzeigen informieren über Betriebszustand des Moduls und angeschlossener Geräte. Detaillierte Hydraulik- und Regelparameter sind in den Planungsunterlagen und der Installationsanleitung MC400 beschrieben.

Anwendung und Einsatzbereiche

Das MC400 ist vorgesehen für den Einsatz in EMS-Mehrkesselanlagen mit Gas-Wärmeerzeugern (nicht geeignet für Öl-Wärmeerzeuger oder Wärmepumpen im EMS plus-System und nicht für gemischte Systeme Öl + Gas). Es regelt Kesselfolgen stufig oder modulierend, steuert Lade- und Heizkreispumpen über angeschlossene MM-Module und erlaubt die Trinkwassererwärmung über Ladepumpe in Verbindung mit einem separaten MM100-Modul. Wärmeanforderung kann über das Regelsystem EMS plus, über potenzialfreie Kontakte oder 0–10 V Vorgaben erfolgen; das Modul stellt zudem ein 0–10 V Rückmeldesignal für die aktuelle Kaskadenleistung bereit. Typische Einsatzbereiche sind Gewerbe-, Industrie- und größere Wohnanlagen mit mehreren Gasheizkesseln sowie Neubau- und Modernisierungsprojekte, bei denen eine zentrale, zuverlässige Kaskadenregelung erforderlich ist.

Lieferumfang

Lieferumfang des Produkts ist das Buderus Kaskadenmodul MC400 zur Wandmontage sowie die zugehörigen technischen Unterlagen und Installationshinweise. Systembedieneinheit RC310, Weichenfühler sowie Heizkreismodule MM100 sind nicht im Lieferumfang enthalten und separat zu bestellen; der RC310-Außenfühler ist Bestandteil der RC310-Einheit. Hinweise zu empfohlenem Zubehör und Systemvoraussetzungen sind in den technischen Unterlagen aufgeführt.

Fazit

Das Buderus Kaskadenmodul MC400 ist eine leistungsfähige und praxisorientierte Lösung zur Steuerung von EMS-Mehrkesselanlagen mit Gas-Wärmeerzeugern. Es bietet flexible Einstellmöglichkeiten, einfache Integration in das Logamatic EMS plus Netzwerk und die Möglichkeit, Anlagen modular zu erweitern. Für Planer und Installateure, die auf Buderus-Systemtechnik setzen, stellt das MC400 eine zuverlässige Basis zur Umsetzung effizienter Kaskadenlösungen dar.

Technische Daten

Sicherheitshinweise

WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), "nicht-steckerfertigen Geräten" ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
