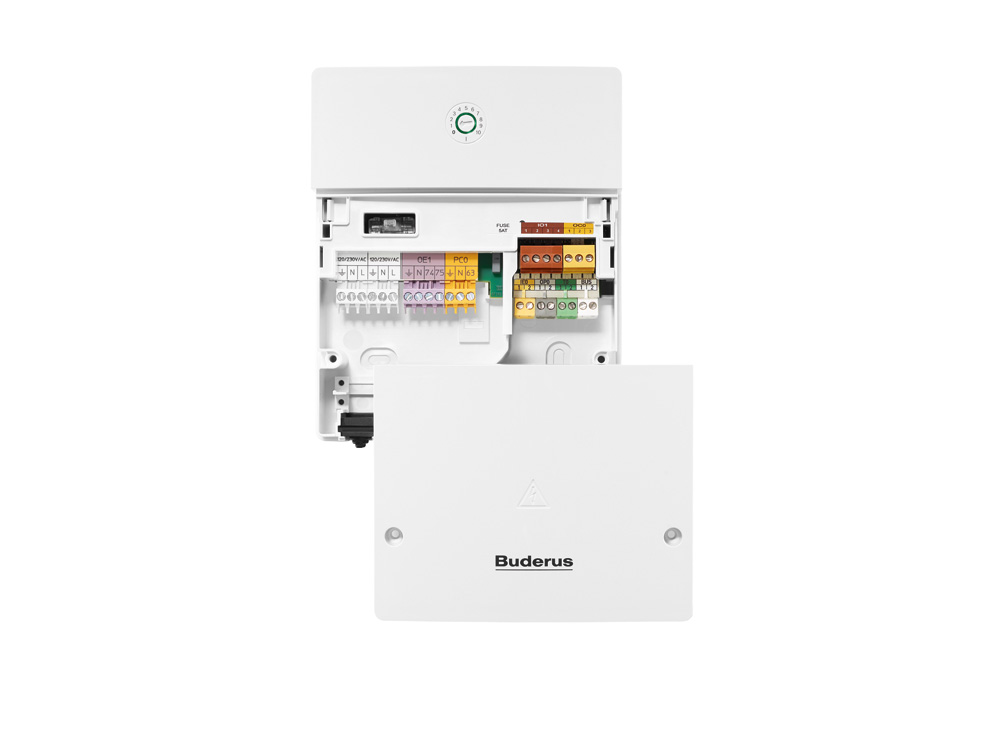

Buderus Erweiterungsmodul EM100, für Logamatic EMS plus 7738110135

Buderus Erweiterungsmodul EM100, für Logamatic EMS plus

Einleitung

Das Buderus Erweiterungsmodul EM100 ist ein Ergänzungsmodul für die Regelung Logamatic EMS plus und erweitert die Funktionalität von Heizungsanlagen mit Brennwertgeräten. Das Modul wurde entwickelt, um zusätzliche Ein- und Ausgänge sowie Steuerfunktionen bereitzustellen, die eine feinere Regelung der Kessel- und Pumpenfunktionen erlauben. Es eignet sich insbesondere dort, wo modulierende Kesselkreispumpen, Gas-Magnetventile oder 0-10V-Schnittstellen in das EMS plus integriert werden sollen.

Vorteile und Besonderheiten

• Erweiterung der Logamatic EMS plus mit zusätzlichen Ein- und Ausgängen
• Unterstützung modulierender Kesselkreispumpe für bedarfsgerechte Pumpenregelung
• Sammelstörmeldung zur zentralen Anzeige von Betriebsstörungen
• 0-10V Ein-/Ausgang zur Temperatur- oder Leistungsführung und Rückmeldung
• Ansteuerung eines zweiten Gas-Magnetventils für erweiterte Brennersteuerung
• Signal für Pumpenbetrieb wahlweise als 230 V oder potenzialfrei verfügbar
• Kompatibilität mit Buderus-Systemkomponenten sorgt für einfache Integration

Technische Details

Das EM100 stellt mehrere elektrische Schnittstellen zur Verfügung, darunter einen 0-10V-Eingang zur Temperatur- oder Leistungsführung mit Rückmeldung der aktuellen Leistung (0-10V). Es enthält einen Sammelstörmeldekontakt (230 V) sowie die Möglichkeit zur Ansteuerung eines zweiten Gas-Magnetventils (230 V) für Gas-Wandgeräte; bei bestimmten Geräten wie Logatherm WLW186i/176i ist nur der Schaltkontakt Sammelstörung (230 V) verfügbar. Das Modul bietet außerdem die Funktion zur Signalisierung des Pumpenbetriebs entweder als 230V-Signal oder als potenzialfreien Kontakt. Die Grundadressierung kann über einen Adresscodierschalter erfolgen, was die Basisintegration ohne umfangreiche Eingriffe ermöglicht.

Anwendung und Einsatzbereiche

Das Erweiterungsmodul EM100 wird dort eingesetzt, wo das Logamatic EMS plus System um zusätzliche Steuer- und Meldefunktionen ergänzt werden muss. Typische Einsatzbereiche sind Heizungsanlagen mit Brennwertkesseln, Kombinationssysteme mit Gas-Wandgeräten oder bodenstehenden Kesseln (bei denen gegebenenfalls andere Module wie GM10 verwendet werden) sowie Anlagen, in denen modulierende Kesselkreispumpen zur hydraulischen Optimierung eingesetzt werden. Das Modul unterstützt Errichter und Betreiber bei der Einbindung zusätzlicher Peripherie und bei der zentralen Störmeldung in überwachbaren Anlagen.

Lieferumfang

Im Lieferumfang ist das Buderus Erweiterungsmodul EM100 für Logamatic EMS plus enthalten. Das Modul wird bereit zur Integration in das EMS plus System geliefert; benötigte Verbindungskabel, Befestigungsmaterial oder zusätzliche Systemkomponenten sind nicht zwangsläufig im Lieferumfang enthalten und müssen je nach Installationsumfang separat bestellt werden. Artikelnummer und EAN sind zur eindeutigen Identifikation vorhanden.

Fazit

Das Buderus Erweiterungsmodul EM100 ist eine sinnvolle Ergänzung für Betreiber und Installateure, die das Logamatic EMS plus System erweitern möchten. Mit Unterstützung für modulierende Kesselkreispumpen, 0-10V-Schnittstellen, Sammelstörmeldung und zusätzlichem Gas-Magnetventil bietet das Modul praxisnahe Funktionen zur Optimierung und Überwachung von Brennwertanlagen. Als Teil der Buderus-Produktfamilie integriert sich das EM100 mit weiteren Komponenten und erleichtert so eine zuverlässige und effiziente Systemumsetzung.

Sicherheitshinweise

WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), "nicht-steckerfertigen Geräten" ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
