Buderus Logalux SLP 1/3 E

Buderus Verbindungsleitung B Speicher-Verbindungsleitung für Logalux SLP aus Edelstahl-Wellrohr (DN25) mitWärmedämmung. Pro Speicher sind 2 Leitungen in der erforderlichen Länge notwendig.Länge: 1100 mmAnschluss zum Wärmetauscher: R 1Anschluss zum Speicher: Verschr. G 1 1/2

Buderus Verbindungsleitung F Speicher-Verbindungsleitung für Logalux SLP aus Edelstahl-Wellrohr (DN32) mitWärmedämmung. Pro Speicher sind 2 Leitungen in der erforderlichen Länge notwendig.Länge: 1300 mmAnschluss zum Wärmetauscher: R 1 1/4Anschluss zum Speicher: Verschr. G 1 1/2

Modul zum Einsatz im Regelsystem Logamatic EMS plus, zum Betrieb komplexe Solaranlage, Speicherladesystem oder Pufferspeicherumladung. Auswahl der Modulfunktion über Adress-Kodierschalter und Auswahl der Bedieneinheit: Solarbetrieb mit RC300 = Modul SM200 Adr. 1 Solarbetrieb mit SC300 (autark) = Modul SM200 Adr. 10 Speicherladesystem mit RC300 = Modul SM200 Adr. 7 Autarke Pufferspeicherumladung mit SC300 ("SAT-VWS") = Modul SM200 Adr. 8   Beschreibung Solarfunktion (SM200 Adresse 1 oder 10): Solarmodul für komplexe Solaranlagen zur Warmwasserbereitung und Heizungsunterstützung bzw. weiteren solaren Anlagensystemen mit bis zu 3 solaren Verbrauchern, zwei Kollektorfeldern, etc. Zum Einsatz im Regelsystem Logamatic EMS plus, zur Wandmontage (alternativ auch integriert in Solarstation KS0110 erhältlich) Komfortable Bedienung mit grafischer Hydraulik-Auswahl über System-Bedieneinheit RC300 oder Solar-Autarkregler SC300   Funktionsumfang: Regelung einer Solaranlage mit bis zu 3 solaren Verbrauchern Automatische Funktionskontrolle Solar: Anzeige von Störmeldung bei z.B.: Fühler defekt, Luft im Solarsystem, Solarpumpe defekt Umschaltung zwischen 2 solaren Verbrauchern über Pumpe oder Ventil, Umschaltung auf 3 solare Verbraucher über Ventil Variable Ansteuerung der Solarpumpen über PWM-Signal oder 0-10 V Optimierte Ausnutzung Solarertrag bei Warmwasser. Berücksichtigung passiver Solarertrag durch große Fensterflächen. Reduziertes Nachheizen durch Bewertung des solaren Ertrages sowie der solar erwärmten Kapazität d. Speichers und ggf. Absenkung der jeweiligen Sollwerte Optimierte Beladung von Thermosiphon-Speichern (Double-Match-Flow) Vakuum-Röhren-Funktion (Pumpenkick) Gemeinsame Bedieneinheit RC300 f. Wärmeerzeuger und Solaranlage mit großem grafikfähigen u. hinterleuchtetem LCD-Display mit vorprogrammierten Anlagenpiktogrammen. Alternativ Solar-Autark-regler SC300. Externer Wärmetauscher im Kollektorkreis mit separater Pumpenansteuerung Primär- und Sekundärpumpe Überwachung tägliche Aufheizung 60 C (bei Regelung Warmwasser über separates Modul MM50/MM100) und thermische Desinfektion mit Umlade- oder Umschichtpumpe Anzeige solarer Ertrag über interne Ertragserfassung oder über zusätzliches Wärmemengenzubehör 8 NTC-Fühlereingänge, 2 Ausgänge PWM/ 0-10 V, 3 Pumpenausgänge 230 V, 2 Ausgänge Umschaltventil bzw. 3-Wege-Ventil, 2 Eingänge Wärmemengenzähler   In Verbindung mit zusätzlichen Fühlern und / oder 3-Wege-Umschaltventilen sind hydraulikabhängig verschiedene Funktionen wählbar, z.B. Speicher mit einstellbarem Vorrang / Nachrang Speicher-Umschaltung über zusätzliche Solarpumpe (2 Verbraucher) oder Ventil (3 Verbraucher) Schwimmbadfunktion Zweites Kollektorfeld (Ost/West-Regelung) Solare Heizungsunterstützung mit gemischter Vorlauftemperaturregelung. Bei Anlagen mit einem Heizkreis kann ein Heizkreis-Mischer entfallen (Premix Control) Umladung von solarerwärmten Vorwärmespeicher in Bereitschaftsspeicher Umladung von solarerwärmten Pufferspeicher in Bereitschaftsspeicher mit internem Wärmetauscher   Besondere Planungshinweise In Verbindung mit EMS-Wärmeerzeuger, Modul nur mit Bedieneinheit RC300, max. 1 Modul pro Anlage Erweiterung mit 1 Solarmodul SM100 je nach Anlagenhydraulik erforderlich / möglich Nicht kombinierbar mit Solarmodul SM50/MM10/SM10/WM10/RC30/RC35   Beschreibung Speicherladesystem (SM200 Adresse 7): Modul für Warmwasser-Speicherladesystem zum Einsatz im Regelsystem EMS plus Komfortable Bedienung und Betriebsinfos über System-Bedieneinheit RC300 Kombination mit modulierenden Hocheffizienzpumpen bzw. externem Wärmetauscher Logalux SLP (nicht für Wärmetauscher Logalux LAP)   Funktionsumfang: Variable Ansteuerung von Primär- und Sekundärpumpe (mittels PWM-Signal). Anpassung des Volumenstroms primär und sekundär über Sollwertabweichung der Wärmetauschertemperatur Gemeinsame System-Bedieneinheit RC300 für Wärmeerzeuger und Ladesystem mit großem, grafikfähigem und hinterleuchtetem LCD-Display für Inbetriebnahme und Betrieb des Ladesystems Warmwasser-Sollwert, -Zeitprogramm und -hysterese einstellbar Getrennte Fühler für Einschalten Ladesystem (Speicher mitte), Ausschalten Ladesystem (Speicher unten) und Pumpenmodulation (Sekundärseite Wärmetauscher) Verkalkungsschutzfunktion für Wärmetauscher Pumpennachlauf für Restenergienutzung Frostschutzfunktion Zirkulationspumpe mit eigenem Zeitkanal Optional thermische Desinfektion täglich oder 1 x wöchentlich aktivierbar 3 NTC-Fühlereingänge, 2 Ausgänge PWM / 0-10 V für Hocheffizienzpumpen, 3 Pumpenausgänge 230 V   Besondere Planungshinweise: Ausschließlich geeignet für die Kombination mit modulierenden Hocheffizienzpumpen (PWM) In Verbindung mit EMS Wärmeerzeuger, Modul nur mit Bedieneinheit RC300, max. 1 Modul SM200 mit Adresse 7 pro Anlage Hydraulik- und Regelungsdetails siehe Planungsunterlagen oder Installationsanleitung SM200 SM200 Funktion Ladesystem (Adresse 7) unabhängig von SM200 mit Solarfunktion (Adresse 1) einsetzbar SM200 Adresse 7 mit RC300 bedienbar (nicht kombinierbar mit Autarkregler SC300) Primärseitige Volumenstromregelung ausschließlich über modulierende Pumpe (nicht möglich über 3-Wege-Ventil)   Lieferumfang SM200: 1 Modul SM200 mit Montagematerial 1 Speichertemperaturfühler 1 Kollektortemperaturfühler (hier: ohne Verwendung) Technische Unterlagen   Benötigtes Zubehör: 1 Speichertemperaturfühler (1 Wärmetauscherfühler ist im Lieferumfang Logalux SLP enthalten)   Montage: Modul SM200 zur Wandmontage oder interne Montage in Logalux SLP oder auf Hutschiene Codierte und farblich gekennzeichnete Anschlussstecker Interne Kommunikation über EMS plus Datenbus Definition d. Funktion des Moduls über Adresscodierschalter: Adresse 7 für Ladesystem Systemvoraussetzungen Öl- od. Gaswärmeerzeuger mit Regelsystem EMS plus (nicht geeignet für Wärmepumpen mit Regelsystem EMS plus) RC300 ab Version NF11.07 Zur Nachrüstung: SM200 ab V3 bzw. ab Software Version NF25.03 erforderlich Beschreibung Pufferspeicherumladung ("SAT-VWS", SM200 Adresse 8): Regelung der Umladung vom Puffer- zum Vorwärmspeicher zur Einbindung solarer Wärme in die Trinkwassererwärmung unabhängig von der nachfolgenden konventionellen Trinkwassererwärmung, für Großanlagen gemäß DVGW-Arbeitsblatt W551 Steuerung der Primärpumpe Steuerung der Sekundärpumpe Steuerung der Pumpe für die Anti-Legionellen-Schaltung mit Zeitschaltprogramm Der Vorwärmspeicher muss einmal am Tag auf 60 C aufgeheizt werden. Damit dies über eine Umwälzung gewährleistet werden kann, muss der Bereitschaftsspeicher in dieser Zeit mindestens 60 C warm und die Trinkwassererwärmung aktiv sein.   Technische Daten Modul SM200: Abmessungen B/H/T (mm) 246/184/61 Sicherung (V/AT) 230/5 BUS-Schnittstelle EMS plus Maximale Leistungsabgabe pro Pumpe / Stellglied (W) 250 (Hocheffizienzpumpen zulässig, max. 40 A/ms) Pumpenmodulation Solar-Hocheffizienzpumpe PWM / 0-10 V Schutzart bei Wandmontage IP 44

Buderus Logafix 3-Wege-Mischer VRG131 Ms PN10, DN50 Rp 2" Kvs403-Wege-Mischer-Umschaltarmatur, bestehend aus DZR-Messing für den Einsatz in Heiz- und Kühlanlagen sowie Brauchwassersystemen. Kennlinie linear laut Diagramm.Max. Betriebsdruck: 10 barMediumtemperatur: -10 bis 110 C

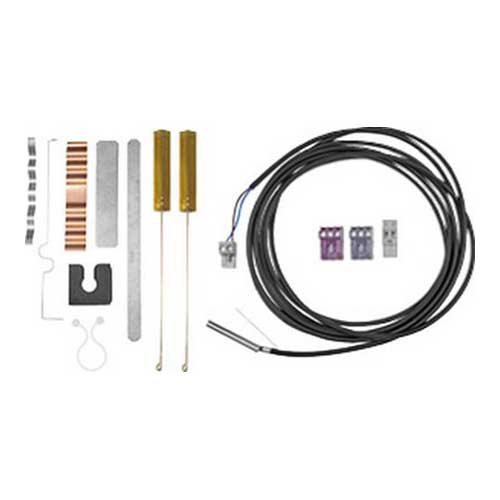

Buderus Sensor Set RD 6,0 3000 10K Kabellänge 3m Set mit Fühler zur Warmwasserbereitung für das Regelsystem Logamatic EMS plus, 4000 und 5000.- Fühler NTC 10K mit 6 mm Durchmesser (Kabellänge 3 m) sowie Anschlussstecker- Zwei 1/4-Kreis-Blindsegmente u. Spannfeder für Speicher mit Tauchhülsen (19,5 mm Innendurchmesser bzw. 3/4")

Buderus Logafix 3-Wege-Mischer VRG132 Ms PN10, DN50 G 2 1/4" Kvs403-Wege-Mischer-Umschaltarmatur, bestehend aus DZR-Messing für den Einsatz in Heiz- und Kühlanlagen sowie Brauchwassersystemen. Kennlinie linear laut Diagramm.Max. Betriebsdruck: 10 barMediumtemperatur: -10 bis 110 C

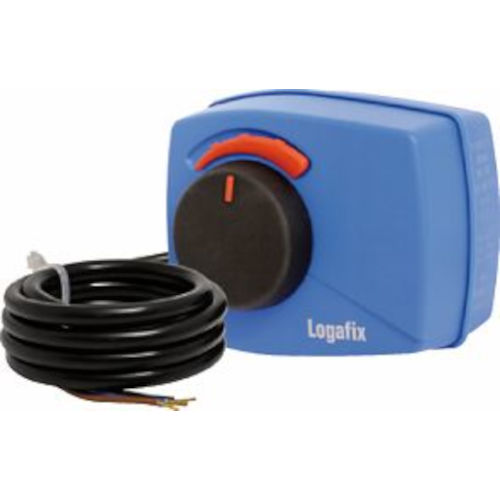

Kompakter Stellmotor als Antrieb für Mischer Serie VRx, inklusive Anbausatz.Drehmoment 6 Nm, Leistungsaufnahme 5 W, Umgebungstemperatur max. 55 C, Schutzart IP 41, Schutzklasse II.

Buderus Logafix 3-Wege-Mischer VRG131 Ms PN10, DN32 Rp 1 1/4" Kvs 163-Wege-Mischer-Umschaltarmatur, bestehend aus DZR-Messing für den Einsatz in Heiz- und Kühlanlagen sowie Brauchwassersystemen. Kennlinie linear laut Diagramm.Max. Betriebsdruck: 10 barMediumtemperatur: -10 bis 110 C

Speicheranschluss-Set für Speicherladesystem Logalux SLP bestehend aus T-Stück und 90°-Bogen.  Für Speicher Logalux SF500.

Buderus Logafix 3-Wege-Mischer VRG132 Ms PN10, DN32 G 1 1/2" Kvs 163-Wege-Mischer-Umschaltarmatur, bestehend aus DZR-Messing für den Einsatz in Heiz- und Kühlanlagen sowie Brauchwassersystemen. Kennlinie linear laut Diagramm.Max. Betriebsdruck: 10 barMediumtemperatur: -10 bis 110 C

Buderus Verbindungsleitung A Speicher-Verbindungsleitung für Logalux SLP aus Edelstahl-Wellrohr (DN25) mitWärmedämmung. Pro Speicher sind 2 Leitungen in der erforderlichen Länge notwendig.Länge: 850 mmAnschluss zum Wärmetauscher: R 1Anschluss zum Speicher: Verschr. G 1 1/2

Buderus Verbindungsleitung C Speicher-Verbindungsleitung für Logalux SLP aus Edelstahl-Wellrohr (DN25) mitWärmedämmung. Pro Speicher sind 2 Leitungen in der erforderlichen Länge notwendig.Länge: 1300 mmAnschluss zum Wärmetauscher: R 1Anschluss zum Speicher: Verschr. G 1 1/2

Buderus Verbindungsleitung E Speicher-Verbindungsleitung für Logalux SLP aus Edelstahl-Wellrohr (DN32) mitWärmedämmung. Pro Speicher sind 2 Leitungen in der erforderlichen Länge notwendig.Länge: 1100 mmAnschluss zum Wärmetauscher: R 1 1/4Anschluss zum Speicher: Verschr. G 1 1/2

Buderus Logafix 3-Wege-Mischer VRG131 Ms PN10, DN40 Rp 1 1/2" Kvs253-Wege-Mischer-Umschaltarmatur, bestehend aus DZR-Messing für den Einsatz in Heiz- und Kühlanlagen sowie Brauchwassersystemen. Kennlinie linear laut Diagramm.Max. Betriebsdruck: 10 barMediumtemperatur: -10 bis 110 C

Buderus Logafix 3-Wege-Mischer VRG132 Ms PN10, DN40 G 2" Kvs253-Wege-Mischer-Umschaltarmatur, bestehend aus DZR-Messing für den Einsatz in Heiz- und Kühlanlagen sowie Brauchwassersystemen. Kennlinie linear laut Diagramm.Max. Betriebsdruck: 10 barMediumtemperatur: -10 bis 110 C

Buderus Pumpensignalwandler PSW Basic  Der Resol Pumpensignalwandler PSW Basic erlaubt den Anschluss drehzahlgeregelter Hocheffizienzpumpen mit PWM- oder 0-10 V Steuereingang an einen Regler ohne entsprechenden Ausgang. Er wandelt das ab-geänderte 230 V Spannungssignal (z.B. Puls-/Wellenpaket) in ein PWM- oder 0- 10 V Signal um. Invertierung des Ausgangssignals möglich.Geeignete Regelungen sind u.a. FM443, FM445, SC20, SC40, SM10, BS500.Geeignete Stationen (Drehzahlregelung der Pumpe über PWM-Signal) sind u.a. KS010HE, KS.../2, SBT/2, SBP.../3, SLP.../3 (2 Pumpen).Eingänge: Pulspakete, Phasenan-, PhasenabschnittAusgänge: PWM / 0-10 VPWM-Frequenz: 625 Hz +-15 %PWM-Spannung: 11 VVersorgung: 220-240 V (50-60 Hz)Leistungsaufnahme: max. 1,5 VAGehäuse: KunststoffSchutzart: IP65 / DIN EN 60529Schutzklasse: IIUmgebungstemperatur: 0 - 50 CMaße: 80 x 80 x 53 mmBuderus-Artikel-Nr.: 7735600194

Buderus Logafix 3-Wege-Mischer VRG131 Ms PN10, DN25 Rp 1" Kvs103-Wege-Mischer-Umschaltarmatur, bestehend aus DZR-Messing für den Einsatz in Heiz- und Kühlanlagen sowie Brauchwassersystemen. Kennlinie linear laut Diagramm.Max. Betriebsdruck: 10 barMediumtemperatur: -10 bis 110 C

Speicheranschluss-Set für Speicherladesystem Logalux SLP bestehend aus T-Stück und 90°-Bogen. Für Speicher Logalux SF300/5 - SF400/5.

Buderus Logafix 3-Wege-Mischer VRG132 Ms PN10, DN25 G 1 1/4" Kvs 103-Wege-Mischer-Umschaltarmatur, bestehend aus DZR-Messing für den Einsatz in Heiz- und Kühlanlagen sowie Brauchwassersystemen. Kennlinie linear laut Diagramm.Max. Betriebsdruck: 10 barMediumtemperatur: -10 bis 110 C

Speicheranschluss-Set für Speicherladesystem Logalux SLP bestehend aus T-Stück und 90°-Bogen. Für Speicher Logalux SF750-SF1000 und LF400-LF950.
