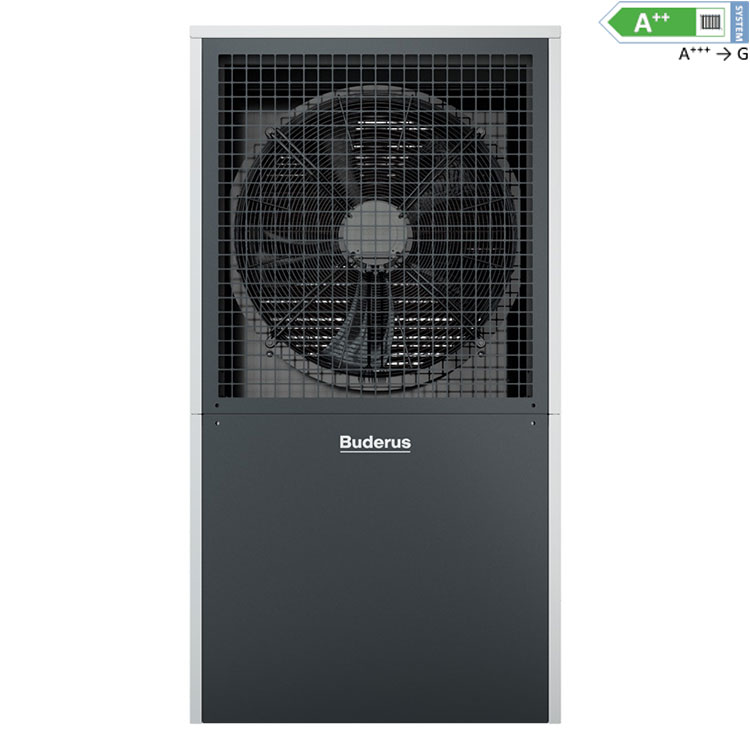

Luft-Wasser-Wärmepumpe Logatherm WLW286-22 A Heizungswärmepumpe für Außenaufstellung mit wandmontiertem Wärmepumpenmanager WPM100 und 2 Verdichtern zur Leistungsregelung im Teillastbetrieb. Schalloptimiert durch strömungsoptimiertes, sich verjüngendes Gehäuse m. gekapseltem Verdichterraum, Axial-Lüfter für natürlich leises Luftgeräusch und frei schwingender Verdichter-Grundplatte zur Körperschallentkopplung. Hohe Leistungszahlen durch Hochleistungsverdampfer und EC-Lüfter zur COP-optimierten Anpassung des Luftvolumenstroms. Hohe Betriebssicherheit durch sensorische Überwachung des Kältekreises mit bedarfsabhängiger Abtauung über Kreislaufumkehr und integrierter Wärmemengenzählung (Anzeige der berechneten Wärmemenge für Heizen, Warmwasser- und Schwimmbadbereitung am Wärmepumpenmanager WPM100). Universalbauweise mit flexiblen Erweiterungsmöglichkeiten für: bivalent oder bivalent regenerative Betriebsweise Verteilsysteme mit ungemischten und gemischten Heizkreisen Nutzung lastvariabler Tarife (SG Ready) Vor- und Rücklauffühler integriert.Schmutzfänger und Durchflussschalter integriert.Aussenfühler (Norm NTC-2) im Lieferumfang.Die elektrische Verbindung zwischen der im Gebäude zu montierenden Regelung und der Außeneinheit erfolgt über ein nicht im Lieferumfang enthaltenes geschirmtes 2-adriges Datenkabel (z.B. LiYY, Querschnitt 0,6 mm2). Technische Daten: Untere Einsatzgrenze Wärmequelle: -22 C Obere Einsatzgrenze Wärmequelle: +35 C Max. Vorlauftemperatur: 60 C Max. Vorlauftemperatur bei A-10: 55 C 1-Verdichterbetrieb (gemäß EN14511) Heizleistung / COP, (A-7/W35): 12,5 kW / 3,3 Heizleistung / COP, (A2/W35): 14,1 kW / 3,6 Heizleistung / COP, (A7/W35): 17,6 kW / 4,3 Heizleistung / COP, (A10/W35): 19,9 kW / 4,8 2-Verdichterbetrieb (gemäß EN14511) Heizleistung / COP, (A-7/W35): 22,3 kW / 3,1 Heizleistung / COP, (A2/W35): 23,7 kW / 3,4 Heizleistung / COP, (A7/W35): 31,0 kW / 4,2 Heizleistung / COP, (A10/W35): 34,0 kW / 4,4 ETAs / SCOP (bei durchschn. Klima und W55): 125 % / 3,21ETAs / SCOP (bei durchschn. Klima und W35): 152 % / 3,87 Schallangaben gemäß EN12102Schallleistung max./red.: 61 dB(A) / 58 dB(A) Ein Kältekreis, hermetisch geschlossenKältemittel R407C, 5,6 kgGWP: 1774 kgCO2eCo2 equivalent: 9,934 toCO2e Anschluss-Spannung: 3-phasiger Wechselstrom 400 V, 50 Hz Anlaufstrom mit Sanftanlasser: 30 A Nennstrom: 11,8 A Max. elektr. Leistungsaufnahme / cos phi: 1-Verdichterbetrieb: 6,1 kW / 0,8 2-Verdichterbetrieb: 12,5 kW / 0,84 B x H x T: 1070 x 1815 x 765 mmGewicht: 324 kgFarbe: weißaluminium RAL9006, schwarzgrau RAL 7021 EU-RICHTLINIE FÜR ENERGIEEFFIZIENZKlasse für jahreszeitbedingte Raumheizungs-Energieeffizienz bei 55 C: A++Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz bei 35 C: A++Energieeffizienzklassen-Spektrum: A+++ -> DWärmenennleistung bei durchschnittlichen Klimaverhältnissen bei 55 C: 21 kWWärmenennleistung bei durchschnittlichen Klimaverhältnissen bei 35 C: 21 kWJahreszeitbedingte Raumheizungs-Energieeffizienz bei durchschnittlichen Klimaverhältnissen bei 55 C: 125 %Jahreszeitbedingte Raumheizungs-Energieeffizienz bei durchschnittlichen Klimaverhältnissen bei 35 C: 152 %Schallleistungspegel in Innenräumen: -Schallleistungspegel im Freien: 61 dB Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A++Energieeffizienzklassen-Spektrum: A+++ -> GJahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage bei durchschnittlichen Klimaverhältnissen (WP) 127 % ANGABEN IN BEZUG AUF EU F-GAS VERORDNUNG 517/2014Umwelttechnischer Hinweis: Enthält fluorierte TreibhausgaseKältemitteltyp: R407CTreibhauspotential - GWP: 1774 kgCO2eqFüllmenge Kältemittel: 5,6 kgFüllmenge Kältemittel: 9,934 tCO2eqBauart des Kältekreises: hermetisch geschlossen

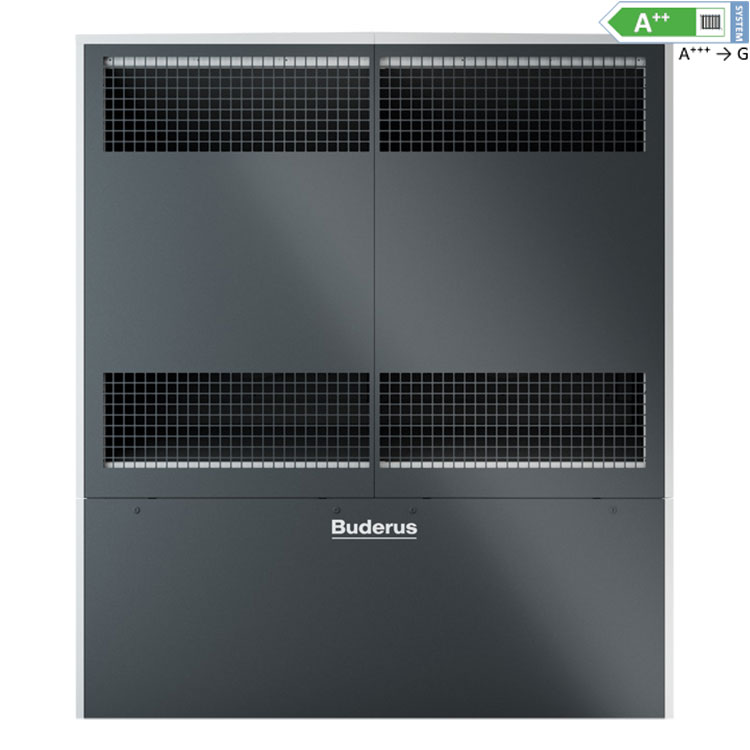

Luft-Wasser-Wärmepumpe Logatherm WLW286-38 AR Wärmepumpe zum Heizen und Kühlen für Außenaufstellung mit wandmontiertem Wärmepumpenmanager WPM100 und 2 Verdichtern z. Leistungsregelung im Teillastbetrieb. Schalloptimiert durch elektronisch geregelten Ventilator und gekapselten Verdichterraum mit frei schwingender Verdichter-Grundplatte zur Körperschallentkopplung. Hohe Leistungszahlen durch Hochleistungsverdampfer und Erfüllung der Anforderungen gemäß EN 14511 für größere Volumenströme auf der Wärmenutzungsseite. Hohe Betriebssicherheit durch sensorische Überwachung des Kältekreises mit bedarfsabhängiger Abtauung. Integrierte Wärmemengenzählung (Anzeige der berechneten Wärmemenge für Heizen und Warmwasserbebereitung am Wärmepumpenmanager WPM100). Zugang für Servicearbeiten auf der Ausblasseite, bei wandnaher Aufstellung sind die Mindestabstände zu beachten. Einfache Transportmöglichkeiten mittels Hubwagen (unterfahrbar) oder Kranösen. Universalbauweise mit flexiblen Erweiterungsmöglichkeiten für: bivalent oder bivalent regenerative Betriebsweise Verteilsysteme mit ungemischten und gemischten Heizkreisen Nutzung lastvariabler Tarife (SG Ready) Optimierter Betrieb für Heizen und Kühlen durch ein, von der Regelung angesteuertes, externes 4-Wege-Umschaltventil (Sonderzubehör). Bei der stillen Kühlung über Flächenheiz/-kühl-Systeme ist der Raumtemperaturregler mit Feuchtesensor (Smart-RTC) und ein gemischter Heizkreis erforderlich, um die Vorlauftemperatur in Abhängigkeit der Lufttemperatur und Feuchte eines Referenzraumes zu regeln. Vor- und Rücklauffühler integriert.Schmutzfänger und Durchflussschalter integriert.Aussenfühler (Norm NTC-2) im Lieferumfang.Die elektrische Verbindung zwischen der im Gebäude zu montierenden Regelung und der Außeneinheit erfolgt über ein nicht im Lieferumfang enthaltenes geschirmtes 2-adriges Datenkabel (z.B. LiYY, Querschnitt 0,6 mm2). Technische Daten:Heizbetrieb:Untere Einsatzgrenze Wärmequelle: -22 CObere Einsatzgrenze Wärmequelle: +40 CMax. Vorlauftemperatur: 60 CMax. Vorlauftemperatur bei A-10: 55 C 1-Verdichterbetrieb (gemäß EN14511) Heizleistung / COP, (A-7/W35): 22,5 kW / 3,2 Heizleistung / COP, (A2/W35): 26,6 kW / 3,6 Heizleistung / COP, (A7/W35): 35,3 kW / 4,5 Heizleistung / COP, (A10/W35): 37,2 kW / 4,7 2-Verdichterbetrieb (gemäß EN14511) Heizleistung / COP, (A-7/W35): 38,0 kW / 3,0 Heizleistung / COP, (A2/W35): 43,4 kW / 3,4 Heizleistung / COP, (A7/W35): 56,6 kW / 4,2 Heizleistung / COP, (A10/W35): 59,5 kW / 4,4 ETAs / SCOP (bei durchschn. Klima und W55): 133 % / 3,40ETAs / SCOP (bei durchschn. Klima und W35): 157 % / 4,01 Kühlbetrieb:Untere Einsatzgrenze Senke: +10 CObere Einsatzgrenze Senke: +45 CMin. Vorlauftemperatur: 7 C1-Verdichterbetrieb (gemäß EN14511)Kühlleistung / EER, (A35/W18): 33,4 kW / 3,22-Verdichterbetrieb (gemäß EN14511)Kühlleistung / EER, (A35/W18): 63,3 kW / 2,8 Schallangaben gemäß EN12102Schallleistung max./red.: 72 dB(A) / 66 dB(A) Ein Kältekreis, hermetisch geschlossenKältemittel R407C, 15,7 kgGWP: 1774 kgCO2eCo2 equivalent: 27,852 toCO2e Anschluss-Spannung: 3L/N/PE/400V/50HzAnlaufstrom mit Sanftanlasser: 60 ANennstrom: 21 AMax. elektr. Leistungsaufnahme / cos phi:1-Verdichterbetrieb: 13,0 kW / 0,82-Verdichterbetrieb: 26,4 kW / 0,84 B x H x T: 1900 x 2300 x 1000 mmGewicht: 870 kgFarbe: weißaluminium RAL9006, schwarzgrau RAL 7021 EU-RICHTLINIE FÜR ENERGIEEFFIZIENZKlasse für jahreszeitbedingte Raumheizungs-Energieeffizienz bei 55 C: A++Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz bei 35 C: A++Energieeffizienzklassen-Spektrum: A+++ -> DWärmenennleistung bei durchschnittlichen Klimaverhältnissen bei 55 C: 35 kWWärmenennleistung bei durchschnittlichen Klimaverhältnissen bei 35 C: 36 kWJahreszeitbedingte Raumheizungs-Energieeffizienz bei durchschnittlichen Klimaverhältnissen bei 55 C: 133 %Jahreszeitbedingte Raumheizungs-Energieeffizienz bei durchschnittlichen Klimaverhältnissen bei 35 C: 157 %Schallleistungspegel in Innenräumen: -Schallleistungspegel im Freien: 72 dB Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A++Energieeffizienzklassen-Spektrum: A+++ -> GJahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage bei durchschnittlichen Klimaverhältnissen (WP) 135 % ANGABEN IN BEZUG AUF EU F-GAS VERORDNUNG 517/2014Umwelttechnischer Hinweis: Enthält fluorierte TreibhausgaseKältemitteltyp: R407CTreibhauspotential - GWP: 1774 kgCO2eqFüllmenge Kältemittel: 15,7 kgFüllmenge Kältemittel: 27,852 tCO2eqBauart des Kältekreises: hermetisch geschlossen
