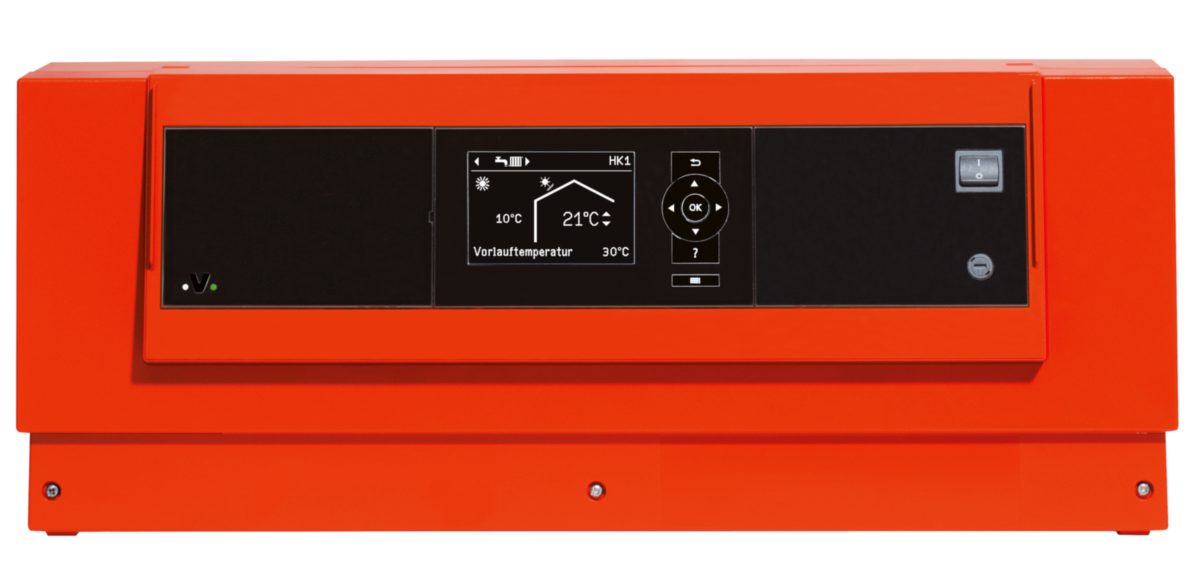

Viessmann Vitotronic 200-H Typ HK3B, witterungsgeführte Regelung

Einleitung

Die Viessmann Vitotronic 200-H Typ HK3B ist eine witterungsgeführte Regelung für Heizkreise und dient der präzisen Steuerung von Heizungsanlagen mit Mischerkreisen. Entwickelt von Viessmann, bietet die Vitotronic 200-H eine übersichtliche Bedienoberfläche, umfangreiche Diagnosefunktionen und vielfältige Anschlussmöglichkeiten zur Einbindung in modulare Heizungssysteme. Sie eignet sich insbesondere für Wohn- und Gewerbeobjekte, in denen bis zu drei Heizkreise mit Mischer oder alternativ zwei Heizkreise in Kombination mit einem Speicherladesystem geregelt werden sollen.

Vorteile und Besonderheiten

• Witterungsgeführte Regelung für eine bedarfsgerechte und effiziente Vorlauftemperatursteuerung.
• Steuerung von bis zu drei Heizkreisen mit Mischer oder alternativ zwei Heizkreisen plus Speicherladesystem.
• Integrierte Speichertemperaturregelung und adaptive Regelalgorithmen zur Optimierung des Trinkwasserkomforts.
• Herausnehmbares Bedienteil mit grafischem Display, Klartextunterstützung und kontextbezogener Hilfe für einfache Bedienung.
• Gute Kommunikationsmöglichkeiten: Optolink für Vitosoft 300, KM-BUS und LON-BUS Integration (Kommunikationsmodul erforderlich) zur Fernüberwachung und Anlagenvernetzung.
• Plug-and-Work-Funktion und Automatikfunktionen zur einfachen Inbetriebnahme und Anpassung von Zeitprogrammen.

Technische Details

Die Vitotronic 200-H Typ HK3B ist als Heizkreisregelung für Wandmontage ausgelegt und enthält Funktionen wie Anlagenschalter, elektronischen Maximaltemperaturbegrenzer sowie Betriebs- und Störungsanzeigen. Ein Optolink-Laptopanschluss ermöglicht die direkte Verbindung zu Vitosoft 300. Das Gerät verfügt über einen Außentemperatursensor im Lieferumfang; dieser kann bei Vernetzung über LON durch den Außensensor der übergeordneten Regelung ersetzt werden. Erweiterungsmöglichkeiten bestehen über Zubehör wie Mischer-Motoren, Vorlauftemperatursensoren, Kommunikationsmodul LON oder Vitocom-Geräte für Fernüberwachung. Die Regelung bietet getrennt einstellbare Heizkennlinien und Zeitprogramme für Heizkreise, Trinkwassererwärmung und Zirkulationspumpe sowie ein integriertes Diagnosesystem mit Sammelstörmeldung.

Anwendung und Einsatzbereiche

Die Vitotronic 200-H eignet sich für Ein- und Mehrfamilienhäuser sowie kleinere gewerbliche Objekte mit mehreren Heizkreisen, insbesondere bei Fußbodenheizungen mit Mischerkreisen. Typische Einsatzszenarien sind: Regelung von Radiator- und Fußbodenheizkreisen mit Mischern, Steuerung eines Speicherladesystems mit Mischgruppe sowie die Einbindung in übergeordnete Reglersysteme per LON-BUS oder KM-BUS zur zentralen Überwachung und Fernparametrierung. Für spezielle Anwendungen wie Schaltschrankmontage oder die Einbindung in ein Vitotrans-System sind optionales Zubehör und zusätzliche Sensorik erforderlich.

Lieferumfang

Im Lieferumfang enthalten sind die Viessmann Vitotronic 200-H Typ HK3B Regelung, ein Außentemperatursensor sowie eine Konsole für die Wandmontage. Weitere Komponenten wie Mischer-Motoren, Vorlauftemperatursensoren, Kommunikationsmodule (LON), Montagesatz für Schaltschrankeinbau oder Speichertemperatursensoren sind als Zubehör separat erhältlich und können je nach Anlagenaufbau erforderlich sein.

Fazit

Die Viessmann Vitotronic 200-H Typ HK3B ist eine leistungsfähige, flexible und anwenderfreundliche Heizkreisregelung, die durch Viessmanns Qualität und durchdachte Vernetzungsmöglichkeiten überzeugt. Sie bietet umfangreiche Regelstrategien, einfache Inbetriebnahme und klare Diagnosefunktionen, wodurch sie sich besonders für komplexere Anlagen mit mehreren Mischerkreisen eignet. Empfohlen für Planer und Installateure, die eine skalierbare und kommunikationsfähige Lösung für moderne Heizsysteme suchen.

Sicherheitshinweise

WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), "nicht-steckerfertigen Geräten" ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
