Vaillant Paket 1.768/3 ecoTEC plus VC 20 CS/1-5, VIH R 150/6 B, VRT 380/2 8000014456
4.254,06 €*
% 7.107,87 €* (40.15% gespart)Lieferzeit: 2 - 5 Werktage
Produktinformationen "Vaillant Paket 1.768/3 ecoTEC plus VC 20 CS/1-5, VIH R 150/6 B, VRT 380/2 8000014456"
Vaillant Paket 1.768/3 ecoTEC plus VC 20 CS/1-5, VIH R 150/6 B, VRT 380/2
Einleitung

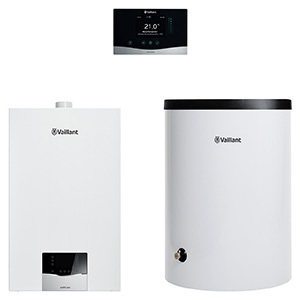

Das Vaillant Paket 1.768/3 ecoTEC plus VC 20 CS/1-5, VIH R 150/6 B, VRT 380/2 ist ein komplettes Heizsystem für Einfamilienhäuser und kleinere Mehrfamilienhäuser. Es kombiniert das hocheffiziente Gas-Brennwert-Wandheizgerät ecoTEC plus VC 20 CS/1-5 mit dem 150-Liter-Warmwasserspeicher uniSTOR plus VIH R 150/6 B sowie dem Raumtemperaturregler sensoHOME VRT 380/2. Dieses Paket liefert zuverlässige Wärme- und Warmwasserversorgung, einfache Bedienung und kompakte Abmessungen für einen platzsparenden Einbau.
Vorteile und Besonderheiten
- Hohes Einsparpotenzial durch moderne Brennwerttechnik und Normnutzungsgrad bis zu 110 % (Hs/Hi) bzw. sehr hohe Wirkungsgrade im Betrieb.
- Breite Modulationsspanne bis 1:8 für angepasste Leistungsabgabe und ruhigen, effizienten Betrieb.
- Selbstadaptierende Verbrennungsregelung IoniDetect für verschiedene Gasarten und automatische Anpassung an Gasqualitätsschwankungen.

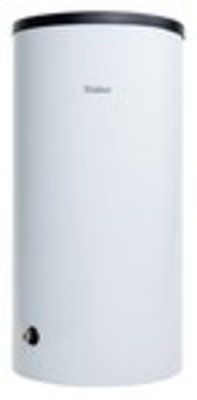

- Integrierter 150-Liter-Speicher uniSTOR plus für hohe Warmwasserleistung (bis 24 kW Speicherladeleistung) und guten Komfort.

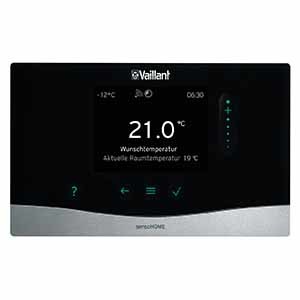

- Beleuchtetes Grafikdisplay mit Touch-Bedienelementen und integrierter eBUS-/Diagnoseschnittstelle für einfache Bedienung und Steuerung.
- Vaillant-Qualität: bewährte Komponenten und Servicefreundlichkeit für langlebigen Betrieb.
Technische Details

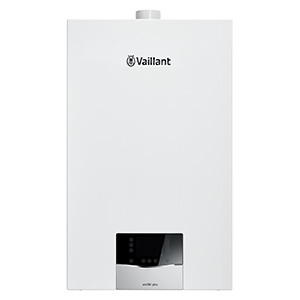

Das Paket umfasst das Gas-Wandheizgerät ecoTEC plus VC 20 CS/1-5 mit Nennwärmeleistungen bei 50/30 °C von 3,4–21,0 kW und bei 80/60 °C von 3,0–19,7 kW. Die maximale Warmwasserleistung liegt bei 24,0 kW. Die Geräteabmessungen der Heiztherme betragen 720 × 440 × 348 mm bei einem Leergewicht von 34 kg und einem Wasserinhalt von 2,1 l. Wichtige Ausstattungsmerkmale sind Hocheffizienz-Pumpe, Wasserdruck- und Volumenstromsensor, Manometer, 10 Liter Ausdehnungsgefäß (ADG), Sicherheitsventil sowie ein Edelstahl-Integral-Kondensationswärmetauscher. Anschlusswerte: Vor-/Rücklauf G 3/4, Gasanschluss Durchmesser 20 mm, Abgasanschluss DN60/100. Das Gerät ist DVGW-zertifiziert (DVGW-Produkt-ID II2N3P).
Anwendung und Einsatzbereiche
Das Paket ist konzipiert für die Beheizung und Warmwasserbereitung in Einfamilienhäusern und kleineren Mehrfamilienhäusern. Durch die kompakte Bauweise eignet sich das System besonders für Modernisierungen und Heizungstausch in bestehenden Heizräumen oder Hauswirtschaftsräumen. Die Regelung ermöglicht die Integration einer externen Heizkreis- oder Zirkulationspumpe sowie die Ansteuerung eines Speicherladekreises; dadurch lässt sich das Paket flexibel in vorhandene Heizsysteme und zentrale Warmwasserbereitungen einbinden. Dank der IoniDetect-Technologie ist das System auch für unterschiedliche Erdgasqualitäten vorbereitet und unterstützt mittelfristig die flexible Systemgestaltung.
Lieferumfang
Das Paket enthält folgende Komponenten: 1x Vaillant Gas-Wandheizgerät ecoTEC plus VC 20 CS/1-5, 1x Vaillant Warmwasserspeicher uniSTOR plus VIH R 150/6 B (150 Liter), 1x Vaillant Raumtemperaturregler sensoHOME VRT 380/2. Zusätzlich sind bereits Montage- und Funktionselemente wie Hocheffizienz-Pumpe, Manometer, Sicherheitsventil und das Ausdehnungsgefäß integriert. Artikelnummer des Pakets: 8000014456, EAN 4024074951033.
Fazit
Das Vaillant Paket 1.768/3 ecoTEC plus VC 20 CS/1-5, VIH R 150/6 B, VRT 380/2 bietet eine durchdachte Kombination aus effizienter Brennwerttechnik, komfortablem Warmwasserspeicher und intuitiver Regelung. Vaillant steht für hochwertige Verarbeitung und zuverlässigen Betrieb; das Paket ist besonders geeignet für Nutzer, die Wert auf Energieeffizienz, Anpassungsfähigkeit an verschiedene Gasarten und einfache Bedienung legen. Es ist eine geeignete Lösung für Modernisierer und Neubauten mit mittlerem Wärmebedarf.
Technische Daten
| Gas-Wandheizgeräte ecoTEC plus | VC 10 CS/1-5 | VC 15 CS/1-5 | VC 20 CS/1-5 | VC 25 CS/1-5 | VC 30 CS/1-5 | |
| Heizleistung bei 50/30°C Erdgas E / LL (Min - Max) | kW | 3,4 - 10,9 | 3,4 - 16,4 | 3,4 - 21,0 | 3,4 - 26,4 | 4,5 - 33,3 |
| Heizleistung bei 80/60°C Erdgas E / LL (Min - Max) | kW | 3,0 - 9,9 | 3,0 - 14,8 | 3,0 - 19,7 | 3,0 - 24,7 | 4,0 - 30,0 |
| Heizleistung bei 50/30°C Flüssiggas (Min - Max) | kW | 5,4 - 10,9 | 5,4 - 16,4 | 5,4 - 21,0 | 5,4 - 26,4 | 8,4 - 33,3 |
| Heizleistung bei 80/60°C Flüssiggas (Min - Max) | kW | 4,8 - 9,9 | 4,8 - 14,8 | 4,8 - 19,7 | 4,8 - 24,7 | 7,8 - 30,0 |
| Heizleistung bei Warmwasserbetrieb Erdgas E / LL, Flüssiggas (Max) | kW | 20,0 | 20,0 | 24,0 | 27,5 | 34,8 |
| Wirkungsgrad bei 30 % gem. EN 15502 Erdgas E / LL, Flüssiggas | % | 109 | 109 | 110 | 109 | 110 |
| Wirkungsgrad bei Warmwasserbetrieb Erdgas E, Erdgas LL, Flüssiggas | % | 98 | 98 | 98 | 98 | 98 |
| Jahreszeitbedingte Raumheizungseffizienz ns | % | 92 | 93 | 94 | 94 | 94 |
| Elektr. Leistungsaufnahme bei 30 % | W | 52 | 45 | 41 | 57 | 59 |
| Elektr. Leistungsaufnahme im Standby | W | 2 | 2 | 2 | 2 | 2 |
| Elektr. Leistungsaufnahme im Heizbetrieb (Max) | W | 66 | 56 | 55 | 91 | 80 |
| Beinhaltete Bauteile bei elektr. Leistung | - | Pumpe | ||||
| Bereitschaftswärmeverlust bei tK 70°C | % | 0,91 | 0,61 | 0,45 | 0,36 | 0,30 |
| Inhalt heizungsseitig | l | 2,1 | 2,1 | 2,1 | 2,1 | 2,6 |
| Max Betriebsdruck heizungsseitig | bar | 3 | 3 | 3 | 3 | 3 |
| Max Vorlauftemperatur | °C | 85 | 85 | 85 | 85 | 85 |
| Anschlusswert bei Erdgas E * ** | m³/h | 2,2 | 2,2 | 2,6 | 3,0 | 3,8 |
| Anschlusswert bei Erdgas LL * ** | m³/h | 2,5 | 2,5 | 3,0 | 3,5 | 4,4 |
| Anschlusswert bei Flüssiggas * ** | kg/h | 0,8 | 0,8 | 1,0 | 1,1 | 1,5 |
| Kondenswassermenge bei 50/30°C | l/h | 1,02 | 1,53 | 2,04 | 2,55 | 3,06 |
| Pumpen-Volumenstrom bei Delta T 20K (Restförderhöhe) | l/h (mbar) | 425 (200) | 638 (200) | 845 (200) | 1.063 (200) | 1.290 (200) |
| Ausdehnungsgefäßinhalt | l | 10 | 10 | 10 | 10 | 10 |
| Vordruck | bar | 0,75 | 0,75 | 0,75 | 0,75 | 0,75 |
| Spannung | V/Hz | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 |
| Produktmaße (Höhe / Breite / Tiefe) | mm | 720 / 440 / 348 | ||||
| Gewicht Produkt | kg | 34 | 34 | 34 | 34 | 39 |
| Anschluss Heizung (VL und RL) | G | 3/4″ | 3/4″ | 3/4″ | 3/4″ | 3/4″ |
| Anschluss Speicher | G | 1/2″ | 1/2″ | 1/2″ | 1/2″ | 1/2″ |
| Anschluss Gas | Ø mm | 20 | 20 | 20 | 20 | 20 |
| Anschluss Luft, Abgas | Ø | 60/100 | 60/100 | 60/100 | 60/100 | 80/125 |
| CE PIN | - | 0063CU3910 | ||||
| Gas-Gerätekategorie | - | I2N, I3P | ||||
| * Bezogen auf 15°C und 1013 mbar ** Dieser Wert dient zur Dimensionierung der Anschlussleitung |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen! Gerne vermitteln wir Ihnen einen Fachbetrieb für Installation & Montage von Öl- und Gasheizungen - Fragen Sie uns!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), "nicht-steckerfertigen Geräten" ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Vaillant |
| Serie: | ecoTEC plus |
| Bezeichnung: | Systempaket 1.768/3 mit ecoTEC plus VC 20 CS/1-5 Gas-Wandheizgerät |
| Artikelnummer: | 8000014456 |
| EAN: | 4024074951033 |
| Gasart: | Erdgas E/H, L/LL, Flüssiggas |
| Nennwärmeleistung bei 50/30°C: | 3,4 - 21,0 kW |
| Nennwärmeleistung bei 80/60°C: | 3,0 - 19,7 kW |
| Warmwasserleistung: | 24,0 kW |
| Abgasanschluss: | DN60/100 |
| CE-Kennzeichen: | CE-0063CU3910 |
Hersteller
Vaillant Deutschland GmbH & Co. KG
Berghauser Str. 40
42859 Remscheid
https://www.vaillant.de/heizung/
FAQ: Paket 1.768/3 ecoTEC plus VC 20 CS/1-5
Für welche Gebäude ist das Paket geeignet?
Das Paket ist ideal für Einfamilienhäuser und kleinere Mehrfamilienhäuser. Es eignet sich sowohl für Neubau als auch für die Modernisierung bestehender Heizungsanlagen.
Welche Leistungen bietet das ecoTEC plus VC 20 CS/1-5?
Das Gerät deckt Nennwärmeleistungen bei 50/30 °C von 3,4–21,0 kW und bei 80/60 °C von 3,0–19,7 kW ab. Die maximale Warmwasserleistung des Pakets liegt bei 24,0 kW.
Welche besonderen Regelungsfunktionen sind integriert?
Die Verbrennungsregelung IoniDetect passt die Verbrennung automatisch an unterschiedliche Gasarten und -qualitäten an. Zudem sind eBUS- und Diagnoseschnittstellen sowie eine Regelung für externe Pumpen und den Speicherladekreis vorhanden.
Wie erfolgt die Montage und Inbetriebnahme?
Montage und Inbetriebnahme sollten durch einen zertifizierten Fachbetrieb erfolgen. Der Fachbetrieb stellt die Gasanschlüsse, Abgasanbindung und hydraulische Einbindung sicher und nimmt die Einstell- und Sicherheitsprüfungen vor.
Welche Wartungsmaßnahmen sind zu beachten?
Regelmäßige jährliche Inspektionen durch einen Fachbetrieb werden empfohlen. Typische Wartungsmaßnahmen sind Überprüfung der Brennereinstellung, Dichtheit der Gasanschlüsse, Überprüfung der Pumpe und Funktionstest der Sicherheitseinrichtungen.
Gibt es Fördermöglichkeiten für dieses System?
Fördermöglichkeiten sind regional verschieden und hängen von Bund, Land oder Kommune ab. Zur Prüfung von Förderprogrammen empfiehlt sich die Kontaktaufnahme mit dem Fachbetrieb oder der zuständigen Förderstelle.
