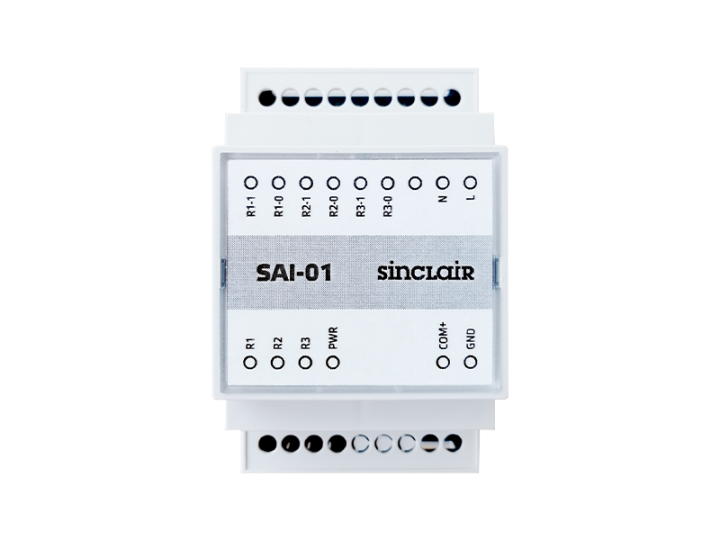

Sinclair Alarm Interface SAI-01

Sinclair Alarm Interface

Einleitung

Das Sinclair Alarm Interface SAI-01 ist ein externes, separat gespeistes Modul zur Anbindung an die Kommunikationsleitung von wandmontierten Klimageräten. Es dient dazu, Betriebszustände sowie Störungen des Klimageräts zuverlässig anzuzeigen und externe Schaltfunktionen zu übernehmen. Sinclair bietet mit dem SAI-01 eine kompakte Lösung, um Alarm- und Statusinformationen in Gebäudeautomations- oder Notfallkonzepten nutzbar zu machen.

Vorteile und Besonderheiten

• Extern gespeist: unabhängige Stromversorgung für stabile Signalverarbeitung und erhöhte Zuverlässigkeit
• Drei frei konfigurierbare Schaltrelais: flexible Schaltfunktionen per Jumper einstellbar
• DIN-Schienengehäuse mit schmaler Bauform (53 mm Breite) für platzsparende Installation
• Geeignet zur Umschaltung von Backup-Kühllösungen und zur zentralen Störungsanzeige
• Direkte Kompatibilität mit zahlreichen Sinclair Wandgeräteserien

Technische Details

Das SAI-01 wird mit einer Nennversorgung von 230 V / 50 Hz ±10 % betrieben und hat einen Nennleistungsaufnahmewert von 3 VA. Das Gehäuse ist als Standard-Modulbox für DIN-Schiene ausgeführt und besitzt eine Breite von 53 mm. Verpackungsmaß beträgt 120 x 100 x 80 mm; das Netto-Gewicht liegt bei 0,14 kg, das Brutto-Gewicht bei 0,21 kg. Der zulässige Lagertemperaturbereich reicht von -20 °C bis +60 °C, der zulässige Einsatztemperaturbereich von -10 °C bis +45 °C. Das Modul ist mit drei schaltenden Relais ausgestattet, deren Schaltverhalten mittels Jumper eingestellt werden kann. Als externes, separat gespeistes Interface wird es an die Kommunikationsleitung des Klimageräts angeschlossen, um Betriebs- und Fehlerzustände zu melden oder Schaltvorgänge auszulösen.

Anwendung und Einsatzbereiche

Das Sinclair Alarm Interface SAI-01 wird primär bei wandmontierten Klimageräten eingesetzt, um Betriebsstatus und Fehlerzustände extern anzuzeigen und zu verarbeiten. Typische Anwendungen sind die Anbindung an Gebäudeleitsysteme, das Ansteuern einer Backup-Kühlquelle im Störfall sowie die Weiterleitung von Alarmen an zentrale Überwachungseinheiten. Das Modul ist kompatibel mit zahlreichen Sinclair Wandgeräteserien, unter anderem Spectrum Plus, Galaxis, Marvin, Terrel, Keyon, Ray und Console sowie verschiedenen Multi-Variable- und Außengeräte-Serien. Durch die Jumper-konfigurierten Relais lässt sich das Verhalten einfach an projektspezifische Anforderungen anpassen.

Lieferumfang

Im Lieferumfang befindet sich das Sinclair Alarm Interface SAI-01 im Standard-DIN-Schienen-Gehäuse sowie die zugehörige Dokumentation und das Benutzerhandbuch (User Manual). Verpackungsmaße und Gewichte entsprechen den angegebenen Herstellerdaten (120 x 100 x 80 mm; Netto 0,14 kg; Brutto 0,21 kg). Weiteres Installationszubehör oder optionale Anschlusskabel sind nicht zwingend enthalten und müssen ggf. separat bestellt werden.

Fazit

Das SAI-01 von Sinclair ist ein praktisches, robustes Alarm-Interface für die Integration von Betriebs- und Fehleranzeigen in moderne Klimaanlageninstallationen. Mit seiner externen Versorgung, den drei jumper-konfigurierbaren Relais und der kompakten DIN-Schienen-Bauform bietet es vielseitige Einsatzmöglichkeiten, etwa für Backup-Kühlung oder zentrale Alarmweiterleitung. Sinclair stellt damit eine zuverlässige Ergänzung für wandmontierte Klimasysteme bereit.

Hersteller

Sinclair
www.sinclair-solutions.com
