Buderus U154 K 20 kW Heizwert-Kombitherme, ein Heizkreis, RC200, E / H 7747304255

Buderus U154 K 20 kW Heizwert-Kombitherme, ein Heizkreis, RC200, E / H

Einleitung

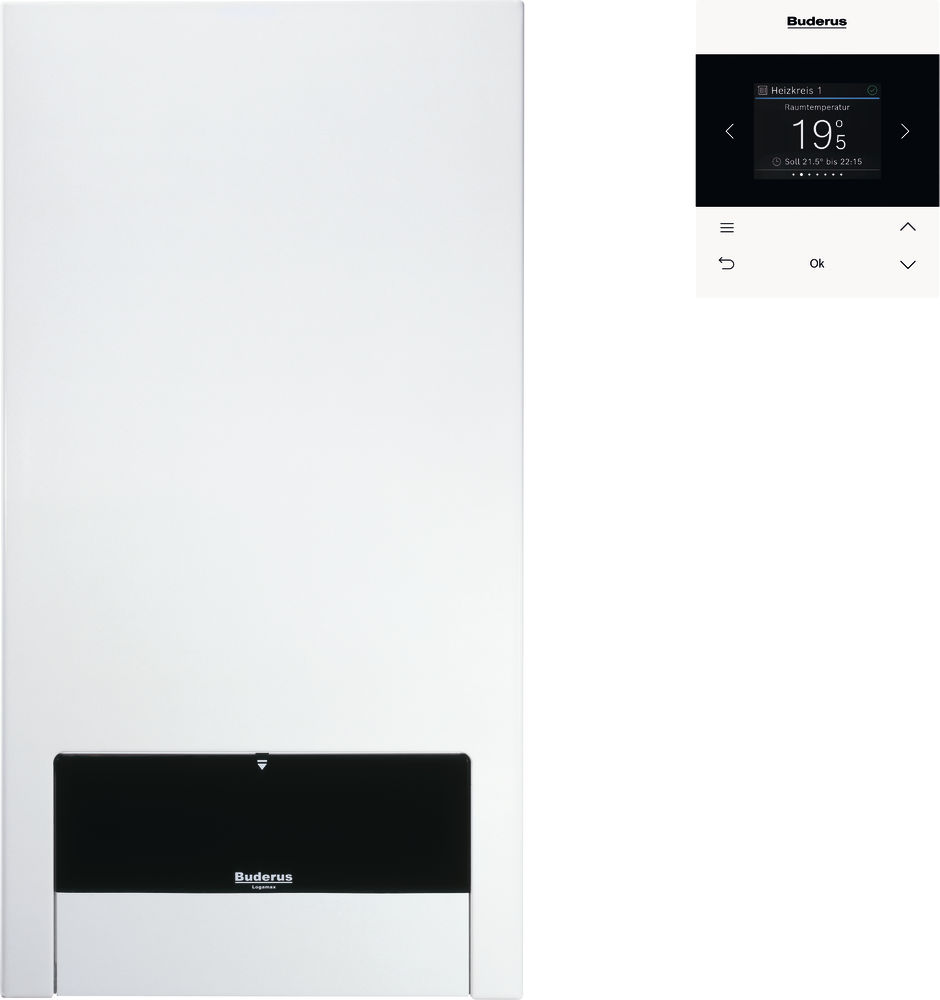

Die Buderus U154 K 20 kW Heizwert-Kombitherme ist ein kompaktes, wandhängendes Gas-Heizgerät zur Wohnungs- und Mehrfamilienhaus-Versorgung. Als Kombitherme verbindet sie Raumheizung und Warmwasserbereitung in einem Gerät und ist speziell ausgelegt für Modernisierungen und den Anschluss an Mehrfachbelegungen von Abgasanlagen. Das Logaplus-Paket W6 umfasst die Logamax U154 K 20, die Bedieneinheit RC200 sowie das erforderliche Anschlusszubehör für eine schnelle und saubere Installation.

Vorteile und Besonderheiten

• Hohe Flexibilität: Kombiniert Heiz- und Warmwasserbetrieb in einem kompakten Gerät.

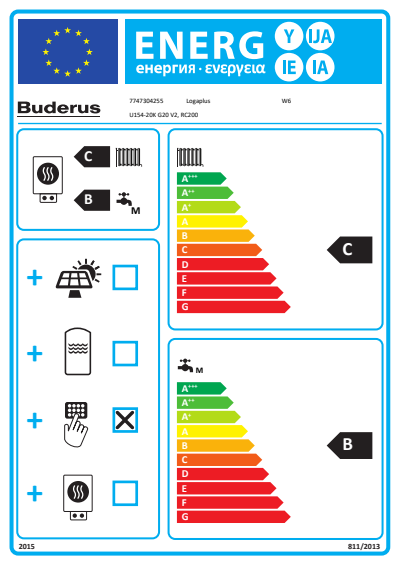

• Gute Effizienz: Normnutzungsgrad bis zu 91 % (Hs) und Jahresarbeitszahl gemäß EU-Kennzeichnung für die Verbundanlage.
• Großer Modulationsbereich: atmosphärischer Flächenbrenner moduliert stufenlos von 45 bis 100 % für eine präzise Leistungsanpassung.
• Integrierter Plattenwärmetauscher: Sofortige Warmwasserbereitung ohne Wartezeit.
• Komfortable Steuerung: Bedieneinheit RC200 für raum- oder witterungsgeführten Betrieb und einfache Bedienung.
• Serienausstattung: Umwälzpumpe 3-stufig, Ausdehnungsgefäß, Sicherheitsventil, Entlüfter und 3-Wege-Umschaltventil bereits enthalten.
• Buderus Systemvorteil: Als renommierter Hersteller bietet Buderus umfassende Systemlösungen und Serviceoptionen, inklusive 5 Jahre Systemgarantie unter Bedingungen.

Technische Details

Die Logamax U154 K 20 arbeitet als Gas-Umlaufwasserheizer für Erdgas E (bei Ausführung E/H auch für entsprechende Varianten) mit einer Nennwärmeleistung von 19,9 bis 20,0 kW (bei 80/60 °C) und einer Teillast von ca. 9,1 kW. Die Feuerungswärmeleistung liegt bei Vollast bei 22,2 kW. Der atmosphärische Flächenbrenner bietet eine stufenlose Modulation von 45–100 % und sorgt in Verbindung mit der Vormischung für niedrige CO- und NOx-Emissionen. Der großflächige, beschichtete Lamellenwärmetauscher aus Kupfer gewährleistet hohe Wärmeübertragung und lange Lebensdauer. Elektronisch gesteuert wird die Anlage durch den Brennerautomaten UBA H3; die Bedieneinheit RC200 ermöglicht die Anzeige von Betriebs- und Diagnosedaten sowie die Einstellung von Vorlauf- und Warmwassertemperaturen (Vorlautemperatur einstellbar 55–88 °C; Warmwassertemperatur 40–60 °C). Abgasanschluss DAA 110 mm, Gerätemaße: Tiefe 370 mm, Breite 440 mm, Höhe 838 mm, Gewicht ca. 40 kg. Zulässiger Betriebsüberdruck bis 3 bar.

Anwendung und Einsatzbereiche

Das Paket ist ausgelegt für Modernisierungen in Etagenwohnungen und Mehrfamilienhäusern sowie für den Anschluss an Abgasanlagen mit Mehrfachbelegung. Die Kombitherme versorgt einen Heizkreis und stellt gleichzeitig Warmwasser über den integrierten Plattenwärmetauscher bereit, ideal für Single- und Mehrfamilienwohnungen ohne separaten Warmwasserspeicher. Durch die Kompatibilität mit dem Logamatic EMS plus Regelkonzept und der RC200-Bedieneinheit ist sowohl raum- als auch witterungsgeführter Betrieb möglich (Außenfühler erforderlich). Die kompakte Bauform und die mitgelieferten Anschlusskomponenten erleichtern die Nachrüstung in vorhandene Installationen.

Lieferumfang

Das Logaplus-Paket W6 umfasst die Buderus Logamax U154 K 20 Heizwert-Kombitherme, die Bedieneinheit RC200, Montageanschlussplatte U-MA, Anschlusszubehör Heizung HA (Aufputz), Warmwasseranschluss-Set U-BA (Aufputz) mit Distanzstück und Anschlusshahn, Gasdurchgangshahn GA-BS R 1/2 mit integriertem Brandschutzventil, S-Rohre für den Anschluss sowie serienmäßige Armaturen und Komponenten wie Membran-Ausdehnungsgefäß, 3-stufige Umwälzpumpe, Sicherheitsventil, Manometer, Entlüfter und Überströmleitung. Dokumentation und Hinweise zur Wasserqualität gemäß Buderus Arbeitsblatt K8 liegen bei.

Fazit

Die Buderus U154 K 20 kW Heizwert-Kombitherme im Logaplus W6 Paket ist eine zuverlässige, technisch ausgereifte Lösung für die Modernisierung und die Versorgung von Wohnungen mit Heizwärme und sofort verfügbarem Warmwasser. Mit hoher Modulationsfähigkeit, robustem Wärmetauscher, integrierter Ausstattung und der komfortablen RC200-Steuerung bietet das System effiziente Betriebswerte und einfache Bedienung. Als Teil des Buderus Systems profitieren Anwender von umfassender Komponentenauswahl, Serviceangeboten und der Möglichkeit, die Anlage in ein größeres Logamatic-Regelkonzept zu integrieren. Die Anlage ist besonders geeignet, wenn kompakte Bauweise, schnelle Inbetriebnahme und Systemgarantie gewünscht sind.

Technische Daten

Sicherheitshinweise

WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen! Gerne vermitteln wir Ihnen einen Fachbetrieb für Installation & Montage von Öl- und Gasheizungen - Fragen Sie uns!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), "nicht-steckerfertigen Geräten" ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
