Buderus Gas-Brennwertkessel Logano plus KB192i.2-22 H, schwarz 7739622587
4.541,18 €*
% 7.330,40 €* (38.05% gespart)Lieferzeit: 1 - 3 Werktage
Produktinformationen "Buderus Gas-Brennwertkessel Logano plus KB192i.2-22 H, schwarz 7739622587"
Buderus Gas-Brennwertkessel Logano plus KB192i.2-22 H, schwarz
Einleitung
Der Buderus Gas-Brennwertkessel Logano plus KB192i.2-22 H in Schwarz ist ein kompakter und effizienter Gas-Brennwertkessel für moderne Heizsysteme. Er vereint Kessel, Brenner und Regelung zu einer betriebsbereiten Einheit und richtet sich an private und gewerbliche Anwender, die Wert auf hohen Wirkungsgrad, einfache Bedienung und flexible Anschlussmöglichkeiten legen. Durch die Integration der System-Bedieneinheit Logamatic BC400 mit Farb-Touchdisplay bietet das Gerät eine intuitive Steuerung und optionale Vernetzungsmöglichkeiten für Fernüberwachung.
Vorteile und Besonderheiten
- Hohe Effizienz durch Brennwerttechnik und optimierten Kesselaufbau
- Teilintegrierte Regelgerätekomponenten mit Logamatic BC400 Farb-Touchdisplay
- Kompakte Abmessungen (Höhe 1012 mm, Breite 600 mm, Tiefe 630 mm) ermöglichen einfache Einbringung
- Kesselglieder aus Aluminium-Silizium-Guss reduzieren Gewicht und Montageaufwand
- Vielseitige Brennstoffoptionen: Erdgas nach DIN EN 437 und Flüssiggas Propan
- Vernetzbar über IP-Schnittstelle mit Funkmodul MX300 für MyBuderus und Buderus ConnectPRO
- Positive Markenqualität von Buderus für langlebigen Betrieb und Servicefreundlichkeit
Technische Details
Der Logano plus KB192i.2 ist in mehreren Leistungsstufen erhältlich; das hier beschriebene Modell hat eine Nennwärmeleistung von 22 kW. Die Nennwärmeleistung liegt bei 80/60 °C zwischen 2,9 und 20,2 kW, bei 50/30 °C zwischen 6,8 und 22 kW. Abmessungen sind: Höhe 1012 mm, Breite 600 mm, Tiefe 630 mm; die Einbringmaße und Anschlussmaße entsprechen den Buderus-Angaben (Einbringmaße Länge 630 / 795 mm, Einbringmaße Breite 600 mm, Einbringmaße Höhe 1016 mm). Anschlussmaße: Gasanschluss R1/2″, Heizwasseranschlüsse R1 1/4″ bzw. R1 1/2″, Anschluss Warmwasserspeicher G1″ / G1 1/2″. Der Abgasanschluss hat DN80/125. Die Farbe des Geräts ist schwarz, passend für anspruchsvolle Installationsumgebungen. Weitere Details wie Fußabstände, Höhen für Rücklauf/Vorlauf, Kondensat- und Entleeranschlüsse entsprechen den technischen Daten des Herstellers.
Anwendung und Einsatzbereiche
Der Buderus Logano plus KB192i.2-22 H eignet sich für Ein- und Zweifamilienhäuser sowie kleinere gewerbliche Objekte, in denen eine kompakte, leistungsfähige und regelungstechnisch moderne Heizlösung benötigt wird. Durch die Möglichkeit der Kombination mit Warmwasserspeichern lässt sich das System an unterschiedliche Warmwasser- und Heizlastanforderungen anpassen. Die kompakte Bauform und die groß dimensionierte Fronttür erleichtern die Installation auch in beengten Aufstellräumen. Die Anlagensteuerung über die Logamatic BC400 und optional über MyBuderus / Buderus ConnectPRO ermöglicht eine flexible Betriebsführung, Fernwartung und Optimierung des Energieverbrauchs.
Lieferumfang

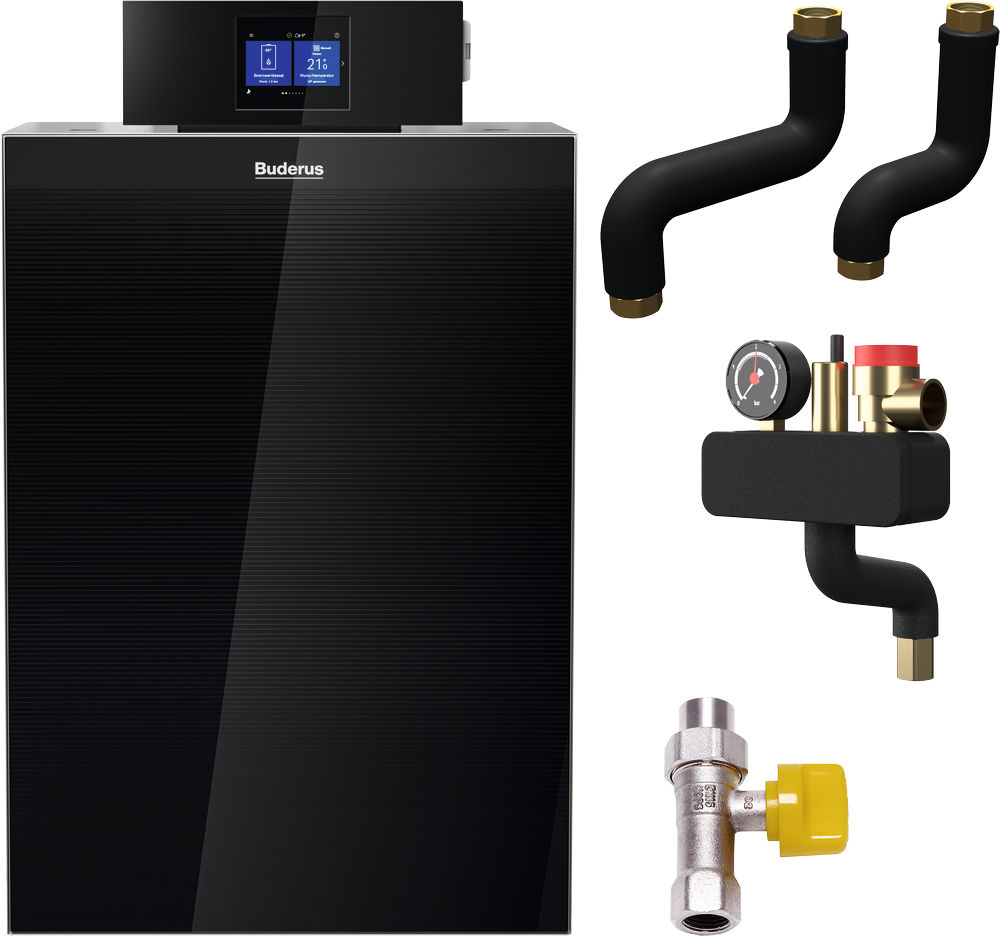

Das Lieferpaket enthält das Buderus Gas-Brennwertgerät Logano plus KB192i.2-22 H sowie werkseitig vorgesehenes Zubehör zur Inbetriebnahme: Buderus GA-BS Gasdurchgangshahn, Buderus BSS 11 Kesselsicherheits-Set und Buderus BCS29 Kesselanschluss-Set. Die Regelgeräte-Komponenten sind teilintegriert, die Logamatic BC400 ist im System integriert. Detaillierte Anschluss- und Einbauhinweise sowie erforderliche Montage- und Prüfteile sind in den Beipackhinweisen und Installationsunterlagen von Buderus beschrieben.
Fazit
Der Buderus Logano plus KB192i.2-22 H in Schwarz ist eine durchdachte Brennwertlösung, die Effizienz, kompakte Bauweise und moderne Regeltechnik kombiniert. Besonders Anwender, die eine sofort betriebsbereite Einheit mit integrierter Bedienoberfläche und guter Vernetzungsmöglichkeit wünschen, profitieren von der Auslegung dieses Gerätes. Buderus steht hierbei für Qualität, Service und lange Lebensdauer. Wir empfehlen den Kessel für Neubauten und Modernisierungen, bei denen Energieeffizienz und Bedienkomfort im Vordergrund stehen.
Technische Daten
| Logano plus KB192i.2 | 15 | 22 | 30 | 40 | 50 | |
| Allgemeine Daten | ||||||
| Einbringmaße Länge | mm | 630 | 795 | |||
| Einbringmaße Breite | mm | 600 | ||||
| Einbringmaße Höhe | mm | 1016 | ||||
| Abstand Füße LF | mm | 277 | 441 | |||
| Abstand Füße BF | mm | 387 | ||||
| Höhe ohne Regelgerät | mm | 881 | ||||
| Höhe Regelgerät | mm | 135 | ||||
| Höhe Rücklauf/Vorlauf | mm | 741 | 746 | |||
| Höhe Rücklauf/Vorlauf Warmwasserspeicher | mm | 696 | ||||
| Höhe Anschluss Abgas | mm | 519 | ||||
| Austritt Abgas | mm | DN80/125 | ||||
| Höhe Anschluss Entleerhahn (optional) | mm | 329 | ||||
| Höhe Anschluss Gas | mm | 184 | ||||
| Höhe Austritt Kondensat | mm | 140 | ||||
| Abstand Heizungsvorlauf | mm | 90 | ||||
| Abstand Rücklauf/Vorlauf | mm | 210 | ||||
| Abstand Austritt Kondensat | mm | 173 | ||||
| Abstand Anschluss Gas | mm | 111 | ||||
| Anschluss Gas (Außengewinde) | Zoll | R1/2″ | ||||
| Anschluss Heizwasser (Außengewinde) | Zoll | R1 1/4″ | R1 1/2″ | |||
| Anschluss Warmwasserspeicher (Außengewinde) | Zoll | G1″ | G1 1/2″ | |||
| Anschluss Sicherheitsleitung (Außengewinde) | Zoll | G3/4″ | ||||
| Entleerung/Füll- und Entleeranschluss | Zoll | G1″ | ||||
| Anschluss Kondensat (DN) | mm | 20 | ||||
| Farbe | schwarz | |||||
| Geeignete Brennstoffe | Gas | |||||
| H2 Ready | Ja | |||||
| Max. H2-Anteil | % | 20 | ||||
| Betriebsangaben: Heizung | ||||||
| Min. Nennwärmeleistung (80/60°C) | kW | 2 | 2,9 | 4 | 5,3 | 6,7 |
| Max. Vorlauftemperatur | °C | 85 | ||||
| Bei Nennwärmeleistung und Hochtemperaturbetrieb | kW | 13,8 | 20,2 | 27,6 | 36,8 | 46,0 |
| Bei 30 % der Nennwärmeleistung und Niedertemperaturbetrieb | kW | 4,6 | 6,8 | 9,3 | 12,3 | 15,4 |
| Max. Nennwärmeleistung (50/30°C) | kW | 15 | 22 | 30 | 40 | 49,9 |
| Min. Nennwärmebelastung Heizung | kW | 2,1 | 3,1 | 4,3 | 5,6 | 7,1 |
| Max. Nennwärmebelastung Heizung | kW | 14,2 | 20,8 | 28,4 | 37,6 | 47,3 |
| Bereitschaftsverlust des Kessels bei mittlerer Kesselwassertemperatur von 70°C | % | 0,7 | 0,6 | 0,58 | 0,4 | 0,32 |
| Bei Nennwärmeleistung und Hochtemperaturbetrieb | % | 88,1 | 87,9 | 88,2 | 88,0 | |
| Kesselwirkungsgrad bei min. Leistung, 80/60 °C (Hi) | % | 90,9 | 91,5 | 91,6 | 91,7 | |
| Kesselwirkungsgrad bei Nennwärmeleistung, 80/60 °C (Hi) | % | 97,9 | 97,4 | 97,7 | 97,9 | 97,5 |
| Kesselwirkungsgrad bei min. Leistung, 50/30 °C (Hi) | % | 106,2 | 105,2 | 105,7 | 104 | 104,3 |
| Kesselwirkungsgrad bei Nennwärmeleistung, 50/30 °C (Hi) | % | 107 | 106,5 | 105,8 | 106,1 | 106 |
| Bei 30 % der Nennwärmeleistung und Niedertemperaturbetrieb | % | 98,4 | 98,0 | 98,4 | 98,0 | 97,9 |
| Max. Heizungsbetriebsdruck | bar | 3 | 4 | |||
| Wasservolumen | l | 15,8 | 18,8 | 33,4 | ||
| Elektrische Daten | ||||||
| Nennspannung | V | 230 | ||||
| Elektrische Frequenz | Hz | 50 | ||||
| Schutzart (EN 60529) | IP | IPXOD | ||||
| Schutzklasse (EN 61140) | I | |||||
| Min. elektrische Leistungsaufnahme | W | 14 | 15 | 16 | 15 | 17 |
| Max. elektrische Leistungsaufnahme | W | 42 | 48 | 55 | 74 | 100 |
| Elektrische Leistungsaufnahme im Heizbetrieb bei 30 % Teillast | W | 16 | 17 | 18 | 19 | |
| Elektrische Leistungsaufnahme im Trinkwasserbetrieb bei Volllast | W | 42 | 48 | 55 | 74 | 100 |
| Abgaswerte | ||||||
| Min. Abgasmassestrom (80/60 °C) | kg/s | 0,01 | 0,0014 | 0,002 | 0,0026 | 0,0033 |
| Max. Abgasmassestrom (80/60 °C) | kg/s | 0,0066 | 0,0094 | 0,0131 | 0,0174 | 0,0219 |
| Min. Abgasmassestrom (50/30 °C) | kg/s | 0,01 | 0,0014 | 0,002 | 0,0026 | 0,0033 |
| Max. Abgasmassestrom (50/30 °C) | kg/s | 0,0066 | 0,0094 | 0,0131 | 0,0174 | 0,0219 |
| Min. Abgastemperatur (80/60 °C) | °C | 55 | 60 | 57 | 59 | |
| Max. Abgastemperatur (80/60 °C) | °C | 63 | 70 | 68 | 72 | |
| Min. Abgastemperatur (50/30 °C) | °C | 31 | 33 | 34 | 31 | |
| Max. Abgastemperatur (50/30 °C) | °C | 39 | 45 | 44 | 46 | |
| Verfügbarer Förderdruck | Pa | 70 | 80 | 100 | 140 | 160 |
| Min. CO2-Gehalt | Vol % | 9,1 | 9,3 | |||
| Max. CO2-Gehalt | % | 9,3 | 9,1 | 9,3 | ||
| Stickoxidemission (nur für Gas oder Öl) | mg/kWh | 32 | 27 | 33 | 38 | 40 |
| Anschlüsse | ||||||
| Gasanschluss | Zoll | 1/2 | ||||
| Anschluss für Heizungsvorlauf/-rücklauf | Zoll | 1 | 2 | |||
| Abgasrohranschluss | mm | 80 | ||||
| Luft-Abgas-Rohranschluss | mm | 125 | ||||
| Zulassungen und Qualitätskennzeichen | ||||||
| CE-Kennzeichen | CE0085CR02 20 | CE0085CR02 20 | CE0085CR02 20 | CE0085CR02 20 | CE0085CR02 20 | |
| Bauart (gemäß DVGW-Regelwerk) | B23, B23(P), B33, C13(x), C33(x), C43(x), C53(x), C63(x), C83(x), C93(x) | |||||
| Energieeffizienzklasse | A | |||||
| Energiespektrum CH | A+++ -> D | |||||
| Nennwärmeleistung | kW | 14 | 20 | 28 | 37 | 46 |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | % | 93 | ||||
| Jährlicher Energieverbrauch | GJ | 43 | 63 | 85 | 114 | 142 |
| Schallleistungspegel innen | dB | 47 | 51 | 48 | 52 |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen! Gerne vermitteln wir Ihnen einen Fachbetrieb für Installation & Montage von Öl- und Gasheizungen - Fragen Sie uns!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), "nicht-steckerfertigen Geräten" ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Buderus |
| Serie: | Logano plus |
| Bezeichnung: | Gaskessel Logano plus KB192i.2-22 H, schwarz |
| Artikelnummer: | 7739622587 |
| EAN: | 4062321760571 |
| Kesselgröße: | 22 kW |
| Nennwärmeleistung bei 80/60 °C: | 2,9 - 20,2 kW |
| Nennwärmeleistung bei 50/30 °C: | 6,8 - 22 kW |
| Höhe: | 1012 mm |
| Breite: | 600 mm |
| Tiefe: | 630 mm |
Hersteller
Bosch Thermotechnik GmbH
Sophienstraße 30-32
35576 Wetzlar
https://www.buderus.de/de
FAQ: Gas-Brennwertkessel Logano plus KB192i.2-22 H
Für welche Gebäude eignet sich der Buderus Logano plus KB192i.2-22 H?
Der Kessel ist ideal für Ein- und Zweifamilienhäuser sowie kleinere gewerbliche Gebäude. Er eignet sich sowohl für Neubauten als auch für Modernisierungen, wenn kompakte Bauweise und Brennwerttechnik gewünscht sind.
Welche Brennstoffe kann der Kessel verwenden?
Der Logano plus KB192i.2 kann mit Erdgas nach DIN EN 437 betrieben werden und ist außerdem für Flüssiggas Propan geeignet. Die genaue Ausführung und Abnahme durch den Installateur ist vor Ort zu prüfen.
Wie erfolgt die Bedienung und Regelung der Anlage?
Die Anlage verfügt über die integrierte System-Bedieneinheit Logamatic BC400 mit Farb-Touchdisplay, die eine einfache und übersichtliche Bedienung ermöglicht. Optional lässt sich die Anlage über das Funkmodul MX300 mit MyBuderus und Buderus ConnectPRO fernüberwachen.
Welche Anschlussmaße sind wichtig für die Installation?
Wichtige Anschlussmaße sind unter anderem: Gasanschluss R1/2", Heizwasseranschlüsse R1 1/4" / R1 1/2" und Abgasanschluss DN80/125. Weitere Einbring- und Anschlussmaße sind in den technischen Daten des Herstellers verzeichnet und sollten vom Installateur beachtet werden.
Wie aufwendig ist die Wartung des Brennwertkessels?
Die Wartung erfolgt durch einen Fachbetrieb und umfasst routinemäßige Prüfungen von Brenner, Abgasanlage und sicherheitstechnischen Komponenten. Regelmäßige Wartung sichert den Wirkungsgrad und die Lebensdauer; Buderus bietet hierzu passende Serviceleistungen und Dokumentationen.
Gibt es Fördermöglichkeiten für den Einbau eines Brennwertkessels?
Förderprogramme variieren je nach Region und zeitlicher Verfügbarkeit. Prüfen Sie aktuelle Förderbedingungen bei lokalen Energieagenturen oder Förderbanken und lassen Sie sich gegebenenfalls von Ihrem Installationsbetrieb beraten.
